کابل چند لوله ای فیبر نوری قابل اعتماد برای محیط های خشن
توضیحات
این کابل فیبرهای تک حالت و چند حالت را در یک لوله محکم و مقاوم در برابر آب محافظت می کند
ساخته شده از پلاستیک با دوام. تقویت شده توسط سیم فولادی، با پوشش پلی اتیلن برای بالاتر
به دقت در یک هسته فشرده با لوله ها و پرکننده ها قرار داده شده، کابل به مزایای اضافی می پردازد.
حفاظت از یک لایه PSP. یک پوشش PE احاطه کننده کل هسته را محافظت می کند، تضمین سطح بالا
قابلیت اطمینان و دفاع در برابر عناصر خارجی.
درخواست
1 انعطاف پذیری در فضای باز: به طور خاص برای استفاده در فضای باز طراحی شده است، اطمینان از عملکرد قابل اعتماد در محیط های متنوع و
شرایط آب و هوایی در فضای باز.
2 نصب همه کاره: گزینه های انعطاف پذیر برای نصب هوا یا لوله کشی، با گنجایش متنوع
نیازهای نصب با راه حل های سازگار.
3 سازگاری ارتباطات: پشتیبانی از انتقال داده های بی نقص برای هر دو انتقال فاصله طولانی و محلی
شبکه های منطقه ای، که می توانند تنظیمات ارتباطی مختلفی را در فاصله های مختلف داشته باشند.
ویژگی
عملکرد قابل تنظیم: عملکرد سازگار را در دمای مختلف و استرس مکانیکی تضمین می کند.
اطمینان از قابلیت اطمینان در محیط های مختلف.
2 ساخت و ساز محکم: لوله های انعطاف پذیر مقاوم به هیدرولیز، حتی در شرایط مرطوب، دوام را تضمین می کنند.
۳ حفاظت از فیبر: ترکیبات ویژه ای در داخل لوله ها از فیبر های محصور شده در برابر آسیب احتمالی محافظت می کنند.
4 تعادل قدرت و انعطاف پذیری: مقاومت در برابر خرد شدن، انعطاف پذیری و محافظت UV از پوشش PE را تعادل می دهد،
اطمینان از دوام در برابر فشار های خارجی
5 طراحی ضد آب: استفاده از اقدامات مانند یک عضو قدرت مرکزی سیم فولاد، پر کردن ترکیبات در لوله
و هسته کابل، و یک لایه PSP، حفظ یکپارچگی ضد آب و افزایش مقاومت در برابر رطوبت.

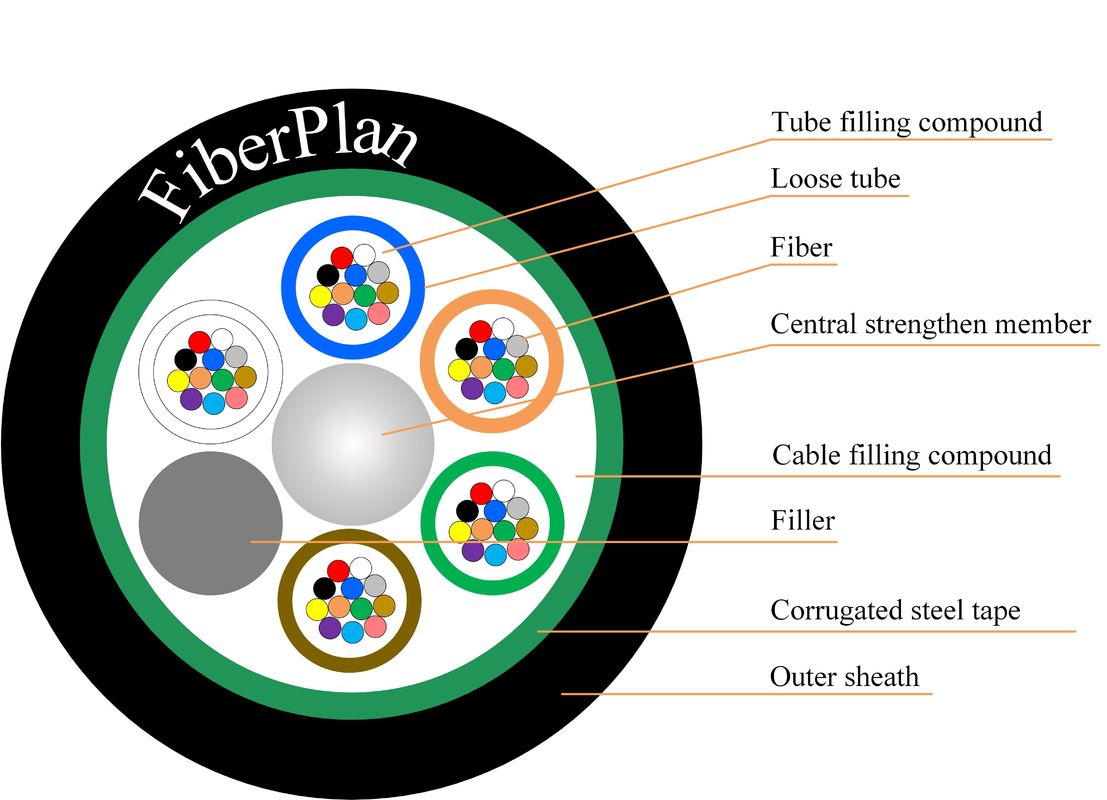

جزئیات ساخت کابل
| تعداد فیبر | ۲ تا ۱۴۴ هسته | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP/FRP با پوشش PE | ||||||
| اندازه | 1.5mm~2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| زره | مواد | نوار فولادی لوله دار | ||||||
| پوشش بیرونی | مواد | PE،HDPE | ||||||
| قطر | 9.0±0.1mm | |||||||
رنگ فیبر
|
تعداد هسته های فیبر 8 در هرلوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده می شود. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 2 هسته به 60 هسته | 10.0±0.2mm | 115±2kg/km | |||||
| ۷۲ هسته | 10.4±0.2mm | 120±2kg/km | |||||
| 96 هسته | 12.4±0.3mm | 180±3kg/km | |||||
| 144 هسته | 14.4±0.4mm | 245±4kg/km | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| خم کردن شعاع ((ملی متر) |
کوتاه مدت | 20D | |||||
| حداقل مجاز مقاومت کششی ((N) |
بلندمدت | 600 | |||||
| حداقل مجاز مقاومت کششی ((N) |
کوتاه مدت | 1500 | |||||
| بار خرد (N/100mm) | بلندمدت | 300 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 1000 | |||||
| عملیات درجه حرارت (°C) |
-40 ~ +70 | ||||||
| نصب درجه حرارت ((°C) |
-20 ~ +60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.2 | 9.2±0.2 | .... | .... | .... |
| 1550nm | امم | 10.4±0.6 | 10.4±0.6 | .... | .... | .... | |
| گشایش عددی ((NA)) | .... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| قطر پوشش | امم | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
