| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYXTW |

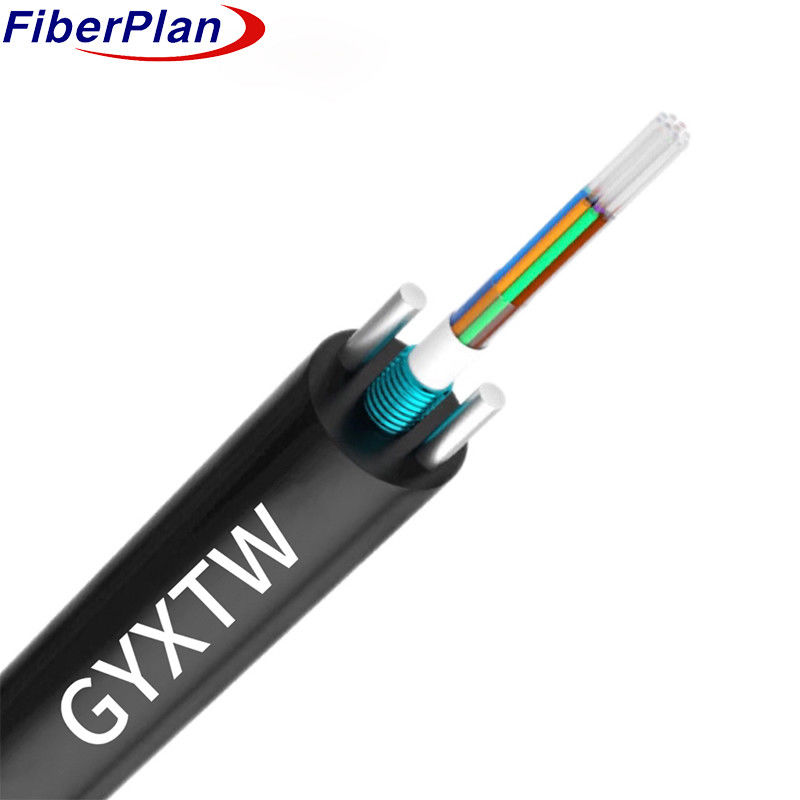

کابل های فیبر نوری با حالت تک GYXTW G652D
توضیحات
این کابل از لوله های پلاستیکی با مدول بالا استفاده می کند که فیبرها را در خود جای داده و با یک ترکیب مقاوم در برابر آب تقویت شده است.
نوار فولادی موج دار، که با مواد ضد آب بسته شده، یک پیکربندی جمع و جور و ضد آب ایجاد می کند.
سیم های فولادی موازی تقویت اضافی را در امتداد نوار فراهم می کنند.
سلامت ایمنی محیط زیست را تضمین می کند.
درخواست
این مشخصات پیش نیاز های اساسی برای یک کابل بیرونی لوز تیوب مرکزی را برای استفاده در فضای باز مشخص می کند.
یا دستگاه های لوله کشی.
ویژگی ها
1 ساختاری مقاوم در برابر دما: عملکرد ثابت را در شرایط مختلف محیط زیست تضمین می کند
با مقاومت مکانیکی قوی.
2 حفاظت از فیبر: محافظت از فیبر ها را از طریق یک لوله گشاده مقاوم به هیدرولیز و با قدرت بالا فراهم می کند
و ترکیب پر کردن تخصصی
3 ترکیب قدرت و انعطاف پذیری: تقویت شده توسط سیم های فولادی موازی دوگانه، ارائه تعادل بین خرد
مقاومت و انعطاف پذیری، تقویت مقاومت کشش برای قابلیت اطمینان طولانی مدت.
4 نصب بدون تلاش: طراحی شده با یک طراحی جمع و جور و سبک برای نصب آسان و سازگار در
برنامه های کاربردی مختلف، اطمینان از پیاده سازی کاربر پسند.
جزئیات ساخت کابل
| تعداد فیبر | 0 تا 24 هسته | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| سیم فولادی | اندازه | 0.8 میلی متر | ||||||
| شماره | 2 | |||||||
| پوشش بیرونی | مواد | PE،HDPE،LDPE | ||||||
| قطر | 7±0.3mm | |||||||
رنگ فیبر
|
تعداد فیبر 8 هسته ها در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 1 تا 24 | 8.0mm±0.3 میلی متر | ۶۵ کیلوگرم/ کیلومتر±10 کیلوگرم | |||||
| محدوده دما | -40 ~ +70 | .... | |||||
| حداقل شعاع خم (ملی متر) | بلندمدت | 10D | |||||
| خم کردن شعاع (ملی متر) |
کوتاه مدت | 20D | |||||
| حداقل مجاز مقاومت کششی (N) |
بلندمدت | 1200 | |||||
| حداقل مجاز مقاومت کششی (N) |
کوتاه مدت | 1500 | |||||
| عملیات درجه حرارت (°C) |
-40 ~ +70 | ||||||
| نصب درجه حرارت (°C) |
-20 ~ +60 | ||||||
| دمای نگهداری (°C) | -40 ~ +70 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±0.6 | 62.5±2.1 | 50±0.8 | |||
| قطر پوشش | امم | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
