| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYXTW53 |

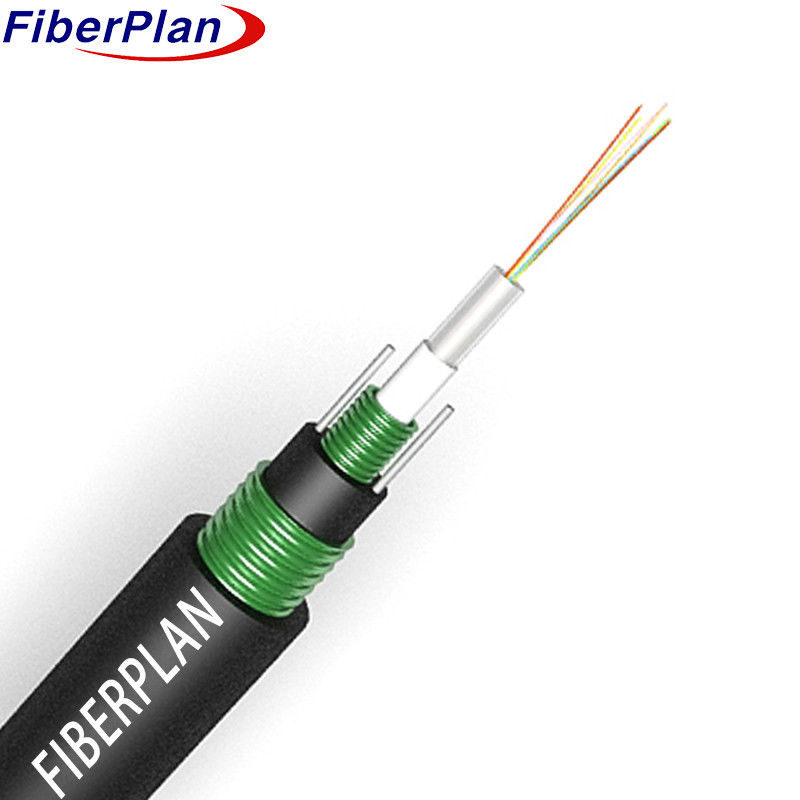

کابل خاکسپاری مستقیم با ماژول بالا لوله باز پلاستیکی GYXTW53
توضیحات
این فیبر ها در یک لوله پلاستیکی آزاد با مولول بالا قرار دارند که با یک ترکیب مقاوم در برابر آب پر شده است.
با نوار فولادی موج دار، با مواد ضد آب که بین نوار فولادی و لوله گشاده قرار گرفته اند
دو سيم فولادي موازی در دو طرف نوار فولادي قرار دارند.
کابل برای تکمیل در یک پوشش پلی اتیلن (PE) قرار دارد.
درخواست
1 انعطاف پذیری در فضای باز: برای توزیع در فضای باز طراحی شده است و می تواند با روش های نصب هوایی، کانال و دفن شده سازگار شود.
2 انعطاف پذیری نصب: مناسب برای روش های هوایی، کانال و دفن شده، ارائه گزینه های مختلف نصب.
3 محدوده ارتباطی: قادر به تسهیل نیازهای ارتباطی شبکه های محلی و راه دور است.
ویژگی
حفاظت از اعضای موازی سیم فولادی و پرکننده: از اعضای موازی سیم فولادی و پرکننده های محافظ برای
زره هاي فولادي از فايبر لوله اي
2 عملکرد مکانیکی و محیطی برتر: نشان دهنده برتری در قدرت مکانیکی است
و دوام محیط زیست.
3 ساختاری جمع و جور و سبک وزن: دارای ساختار جمع و جور و طراحی سبک وزن است.
4 نصب و کار آسان: امکان نصب و کار آسان را فراهم می کند.
جزئیات ساخت کابل
| تعداد فیبر | 2C-24C | ||||||
| عضو قدرت | مواد | سیم فولادی | قطر | 0.8 میلی متر | |||
| لوله گشاده | مواد | PBT | قطر | 2 تا 16 هسته | 2.2 میلی متر | ||
| 18 تا 24 هسته | 2.8 میلی متر | ||||||
| پر کردن لوله | متیال | مخلوط پرکننده | |||||
| سیستم مسدود کننده آب | متیال | نوار خنک کننده آب | |||||
| پوشش داخلی | مواد | MDPE | رنگ | سیاه | |||
| قطر | 7.6±0.1mm | ضخامت | 1.5±0.2mm | ||||
| پوشش بیرونی | مواد | MDPE | رنگ | سیاه | |||
| قطر | 12.2±0.3mm | ضخامت | 1.7±0.2mm | ||||
ویژگی های مکانیکی و محیطی کابل
| مقاومت کششی | بلند مدت ((N) | 600N | |||||
| کوتاه مدت ((N) | 1500N | ||||||
| بار خرد | بلند مدت ((N) | 500N/mm | |||||
| کوتاه مدت ((N) | 1500N/mm | ||||||
| شعاع خم | پویا | 20D | |||||
| استاتیک | 10D | ||||||
| دمای نصب | -10°C+60°C | ||||||
| دمای ذخیره سازی | -40°C+70°C | ||||||
ویژگی های فیبر
| سبک فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | |||
| قطر پوشش | امم | 125±0.5 | 125±0.5 | 125±0.5 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±6 | 242±6 | 242±6 | |||
