| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTS |

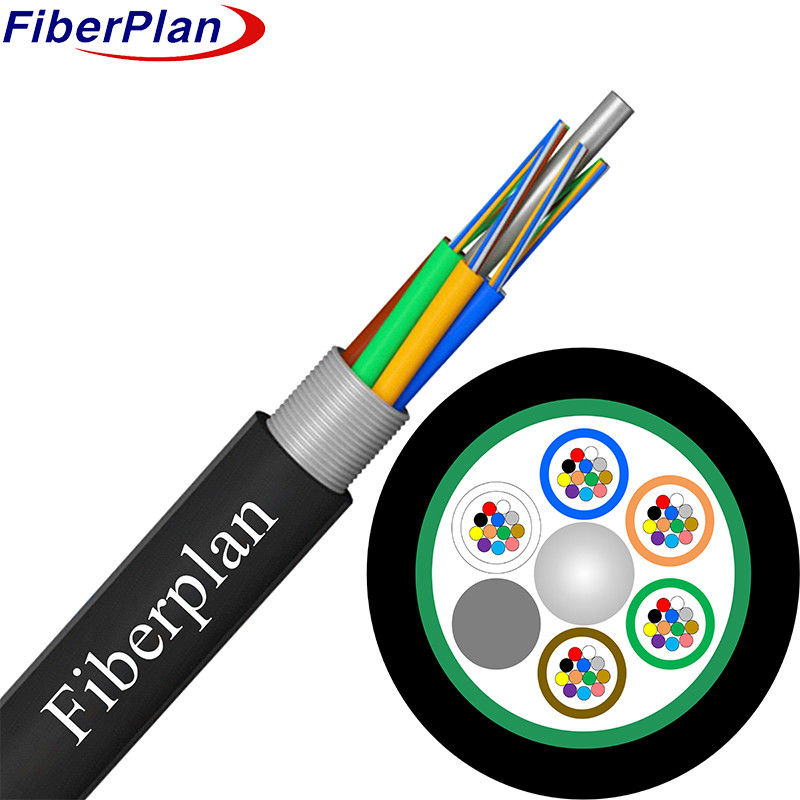

GYTS کابل های فیبر نوری چند حالت و چند حالت
توضیحات
کابل از فیبر های تک حالت و چند حالت در یک لوله نرم مقاوم در برابر آب ساخته شده محافظت می کند
یک سیم فولادی، پوشش داده شده در پلی اتیلن برای تعداد فیبر بالاتر، تقویت می کند.
در یک ترتیب دقیق از لوله ها و مواد پرکننده در یک هسته فشرده، آن را به حفاظت بیشتر با یک
لایه PSP. کل هسته توسط یک پوشش PE محافظت می شود، اطمینان از قابلیت اطمینان سطح بالا و دفاع در برابر
عناصر خارجی.
درخواست
1 مقاومت در فضای باز: برای استفاده در فضای باز طراحی شده است، در شرایط آب و هوایی مختلف برای عملکرد قابل اعتماد
در محیط های بیرونی چالش برانگیز
2 نصب همه کاره: انعطاف پذیری برای استفاده از هوا یا لوله را فراهم می کند و امکان نصب انواع مختلف را فراهم می کند
در مورد نیازهای با گزینه های سازگار.
3 سازگاری ارتباطات: انتقال اطلاعات را برای هر دو انتقال فاصله طولانی و
شبکه های محلی، برای تنظیمات ارتباطی مختلف در فاصله های مختلف.
ویژگی
1 عملکرد قابل سازگاری: کار مداوم در میان دمای مختلف و استرس مکانیکی،
قابلیت اطمینان حلقه در محیط های مختلف.
2 ساخت جامد: لوله گشاده مقاوم به هیدرولیز با قدرت بالا، حتی در شرایط مرطوب، دوام را تضمین می کند.
۳ حفاظت از فیبر: ترکیبات ویژه ای در داخل لوله ها از فیبر های محصور شده در برابر آسیب احتمالی محافظت می کنند.
4 تعادل قدرت و انعطاف پذیری: مقاومت در برابر خرد شدن، انعطاف پذیری و محافظت UV از پوشش PE را تعادل می دهد،
اطمینان از دوام در برابر فشار های خارجی
5 طراحی ضد آب: استفاده از اقدامات مانند یک عضو قدرت مرکزی سیم فولاد، پر کردن ترکیبات در لوله
و هسته کابل، و یک لایه PSP، حفظ یکپارچگی ضد آب و افزایش مقاومت در برابر رطوبت.
جزئیات ساخت کابل
| تعداد فیبر | ۲ تا ۱۴۴ هسته | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP/FRP با پوشش PE | ||||||
| اندازه | 1.5mm~2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| زره | مواد | نوار فولادی لوله دار | ||||||
| پوشش بیرونی | مواد | PE،HDPE | ||||||
| قطر | 9.0±0.2mm | |||||||
رنگ فیبر
|
تعداد هسته های فیبر 8 در هرلوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده می شود. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 2 هسته به 60 هسته | 10.0±0.3mm | 115±3kg/km | |||||
| ۷۲ هسته | 10.4±0.3mm | 120±3kg/km | |||||
| 96 هسته | 12.4±0.4mm | 180±5kg/km | |||||
| 144 هسته | 14.4±0.4mm | 245±5kg/km | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| خم کردن شعاع ((ملی متر) |
کوتاه مدت | 20D | |||||
| حداقل مجاز مقاومت کششی ((N) |
بلندمدت | 600 | |||||
| حداقل مجاز مقاومت کششی ((N) |
کوتاه مدت | 1500 | |||||
| بار خرد (N/100mm) | بلندمدت | 300 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 1000 | |||||
| عملیات درجه حرارت (°C) |
-40 ~ +70 | ||||||
| نصب درجه حرارت ((°C) |
-20 ~ +60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر پوشش | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
