| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTS53 |

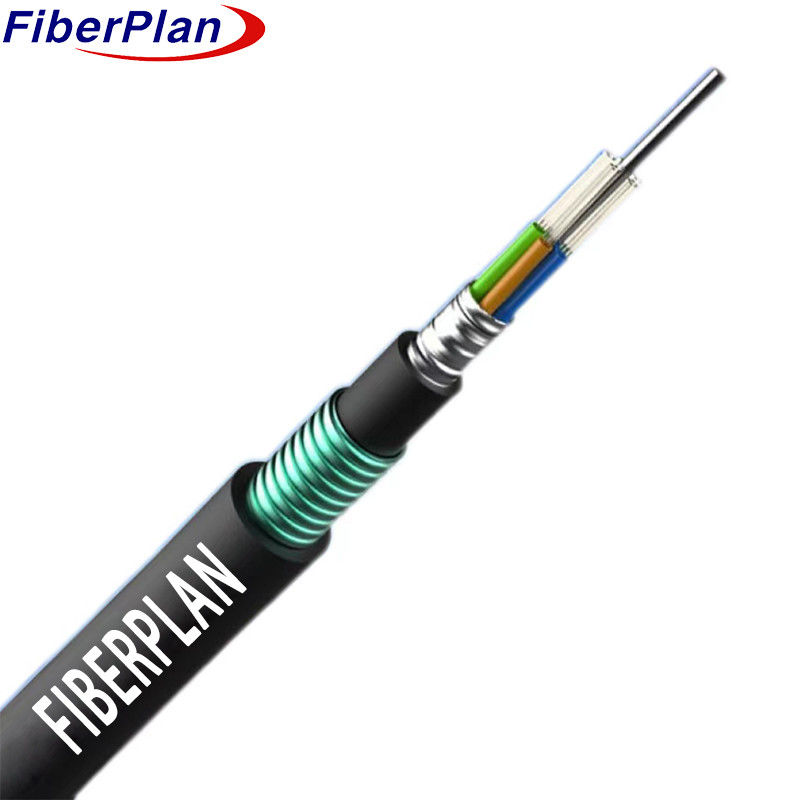

GYTA53 درب فیبر نوری کابل خاکسپاری مستقیم نوار آلومینیوم لایه لوز لوله
توضیحات
فيبر ها در لوله هاي پلاستيکي با موليت بالاي پر شده اند که با يك ماده مقاوم در برابر آب پر شده اند
سیم فولادی که گاهی اوقات با پلی اتیلن (PE) برای کابل های دارای فیبر بالا پوشانده شده است، به عنوان یک مقاومت فلزی در
این لوله ها، همراه با مواد پرکننده، عضو قدرت را احاطه می کنند و یک هسته کابل جمع و جور و دایره ای را تشکیل می دهند.
هسته با ترکیب پر می شود تا آن را از آب محافظت کند، سپس با یک پوشش داخلی نازک PE پوشانده می شود.
استفاده از PSP (پولی اتیلن ترفتلات) ، کابل با یک پوشش بیرونی PE تکمیل می شود.
درخواست
1 برای استفاده در فضای باز طراحی شده و برای شرایط مختلف محیط زیست ایده آل است.
2 سازگاری همه جانبه: مناسب برای نصب هوا، کانال و دفن مستقیم است.
3 طراحی شده برای هر دو ارتباطات راه دور و اتصال شبکه منطقه محلی، ارائه انعطاف پذیری برای انواع مختلف
نیازهای ارتباطی در محیط های بیرونی.
ویژگی
1 عملکرد مکانیکی و دمایی قوی: نشان می دهد در قدرت مکانیکی و مقاومت
این امر باعث می شود که این دستگاه در محدوده های دمای مختلف کار کند و عملکرد قابل اعتماد را تضمین کند.
2 لوله گشاده مقاوم به هیدرولیز: شامل یک لوله گشاده با دوام است که به هیدرولیز مقاوم است،
تضمین حفاظت طولانی مدت از اجزای بسته شده
3 ترکیبات مخصوص پر کردن لوله: از یک ترکیب تخصصی در لوله استفاده می کند تا از حفاظت حیاتی برای
الیاف، افزایش دوام و عملکرد آنها.
4 مقاومت و انعطاف پذیری در برابر خرد شدن: مقاومت در برابر خرد شدن را با انعطاف پذیری متعادل می کند و به کابل اجازه می دهد تا در برابر فشار مقاومت کند
بدون اینکه توانایی خم شدن و سازگاری آن در طول نصب را به خطر بیندازد.
5 اقدامات طراحی ضد آب: مقاومت در برابر آب را از طریق استراتژی های متعدد تضمین می کند، از جمله:
6 سیم فولادی عضو قدرت مرکزی: شامل یک سیم فولادی به عنوان یک جزء قدرت مرکزی برای تقویت کابین
تماميت ساختاري ل.
7 پر کردن لوله های گسسته و پر کردن هسته کابل 100٪: پر کردن لوله های گسسته و هسته کابل به طور کامل با یک ترکیب پرکننده
و از ورود آب جلوگیری کند.
8 APL Moisture Barrier: شامل یک APL (الومینیوم-پولی اتیلن لمینت) مانع رطوبت است
نفوذ.
9 PSP تقویت ضد رطوبت: استفاده از PSP (پولی اتیلن ترفتلات) برای مقاومت اضافی در برابر رطوبت، تقویت و تقویت
که باعث میشه که کابل در برابر آب مقاومت کنه.
10 مواد خنک کننده آب: از یک ماده خنک کننده آب برای اطمینان از حفاظت بیشتر در برابر نفوذ آب استفاده می کند.
و از آبپاشي کل کابل استفاده ميکنيم
جزئیات ساخت کابل
| تعداد فیبر | 24-144 هسته | |||||||
| طناب پر کردن | 4-0 | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP | ||||||
| اندازه | 1.4 میلی متر | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| پوشش داخلی | مواد | PE/HDPE | ||||||
| قطر | 2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| زره ای درونی | مواد | نوار آلومینیومی | ||||||
| زره های بیرونی | مواد | نوار فولادی لوله دار | ||||||
| پوشش بیرونی | مواد | PE/HDPE | ||||||
| قطر | 1.7±0.2mm | |||||||
رنگ فیبر
| تعداد فیبر8 هستهدر هر لوله | 1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده می شود. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| از 24 هسته تا 42 هسته | 14.0±0.2mm | 150±5kg/km | |||||
| ۴۸ هسته | 14.0±0.2mm | 200±5kg/km | |||||
| 60 هسته | 14.0±0.2mm | 205±5kg/km | |||||
| 72 هسته | 15.5±0.3mm | ۲۱۰±۵ کیلوگرم در کیلومتر | |||||
| 96 هسته | 17.1±0.3mm | ۲۷۰±۵ کیلوگرم در کیلومتر | |||||
| 144 هسته | 20.3±0.3mm | 310±5kg/km | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| کمترین شعاع خم شدن ((ملی متر) | کوتاه مدت | 20D | |||||
| حداقل مقاومت کششی مجاز ((N) | بلندمدت | 3000 | |||||
| حداقل مقاومت کششی مجاز ((N) | کوتاه مدت | 4000 | |||||
| حداقل بار خردش قابل قبول (N/100mm) | بلندمدت | 1000 | |||||
| حداقل بار خردش قابل قبول (N/100mm) | کوتاه مدت | 3000 | |||||
| دمای کار (°C) | -40 ~ +70 | ||||||
| دمای نصب ((°C) | -15 ~ +60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50+1/0 | 62.5+/25 | 50+1/0 | |||
| قطر پوشش | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
