| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTC8S |

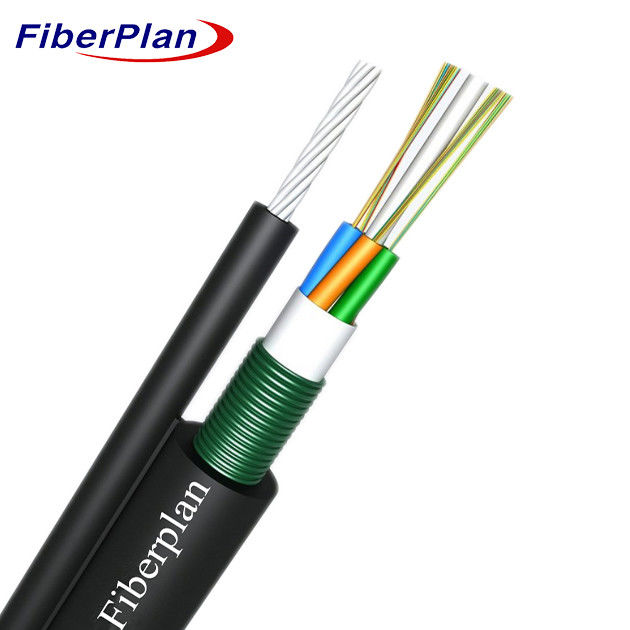

شکل 8 کابل خروجی فیبر نوری هوایی خودپذیر GYTC8S
توضیحات
کابل فیبر نوری هوایی شکل 8 به دقت برای خودپذیرفتن در هوا طراحی شده است
با قرار دادن دقیق فیبرهای تک حالت یا چند حالت در یک لوله گشاده محافظ ساخته شده از فلز بالا
این لوله ها با یک ترکیب پرکننده مقاوم در برابر آب محافظت می شوند، که باعث می شود فیبرها
یک سیم فولادی محوری که در هسته قرار دارد، به عنوان سیم محافظ کابل عمل می کند.
گرد این هسته، لوله ها و مواد پرکننده به طور پیچیده ای به هم متصل شده اند،
یک هسته کابل دایره ای محکم و جمع و جور است.
در نهایت، این مجموعه با یک پوشش پلی اتیلن (PE) تکمیل می شود.
این کابل با طراحی مناسب، انتخاب ایده آل برای نصب و راه اندازی است.
در شرایطی که پشتیبانی هوایی مستقل ضروری است، اطمینان از قابلیت اطمینان و ثبات در میان محیط های بیرونی
شرایط.
درخواست
این مشخصات استانداردهای لازم برای یک کابل خودپذیر شکل 8 طراحی شده برای برآورده کردن
نیازهای متنوعی از نصب هوا، کانال و دفن مستقیم.
ویژگی
1 طول فیبر بهینه: مدیریت دقیق طول بیش از حد فیبر اطمینان از مقاومت کششی برتر و
عملکرد دمایی، افزایش دوام و انعطاف پذیری کابل در شرایط مختلف.
2 حفاظت از لوله های قوی: شامل یک لوله گشاده مقاوم به هیدرولیز با قدرت بالا، همراه با یک
ترکیب پر کردن تخصصی، حفاظت حیاتی از فیبر را فراهم می کند و از آن در برابر محیط زیست محافظت می کند.
عوامل و آسیب های احتمالی.
3 اقدامات طراحی ضد آب: استراتژی های مختلفی برای تضمین مقاومت کابل در برابر آب استفاده می شود
نفوذ، از جمله استفاده از سیم فولادی به عنوان یک عضو قدرت مرکزی، پر کردن ترکیبات در داخل آزاد
لوله ها، پر کردن کامل هسته کابل و استفاده از PSP برای تقویت ضد رطوبت، به طور کلی
تضمین مقاومت جامع در برابر آب.
جزئیات ساخت کابل
| تعداد فیبر | 24 تا 144 هسته | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | FRP | ||||||
| قطر | 1.4 میلی متر | |||||||
| عضو قدرت روحی | مواد | سیم فولادی | ||||||
| قطر | 1.0mm*7 | |||||||
| گالوس | مواد | PE | ||||||
| قطر | 2.2mm*2.8mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| پر کردن لوله | مواد | ترکیب پر کردن لوله | ||||||
| زره های بیرونی | مواد | نوار فولادی موج دار | ||||||
| پوشش بیرونی | مواد | PE | ||||||
| قطر | 1.70±0.3mm | |||||||
رنگ فیبر
| تعداد فیبر لوله 8 هسته |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب |
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 24 هسته تا 60 هسته | 5.5*10.0±0.4mm | 145 ±3 kg/km | |||||
| 72 هسته | 13.1±0.3mm | ۲۹۰±۸ کیلوگرم در کیلومتر | |||||
| 96 هسته | 14.7±0.3mm | 330±8kg/km | |||||
| 144 هسته | 17.9±0.3mm | ۴۲۰±۸ کیلوگرم در کیلومتر | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| خم کردن شعاع ((ملی متر) |
کوتاه مدت | 20D | |||||
| حداقل مجاز مقاومت کششی ((N) |
بلندمدت | 3000 | |||||
| حداقل مجاز مقاومت کششی ((N) |
کوتاه مدت | 7000 | |||||
| بار خرد (N/100mm) | بلندمدت | 1000 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 3000 | |||||
| عملیات درجه حرارت (°C) |
-40 ~ +70 | ||||||
| نصب درجه حرارت ((°C) |
-15 ~ +60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر پوشش | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
