| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTS53 |

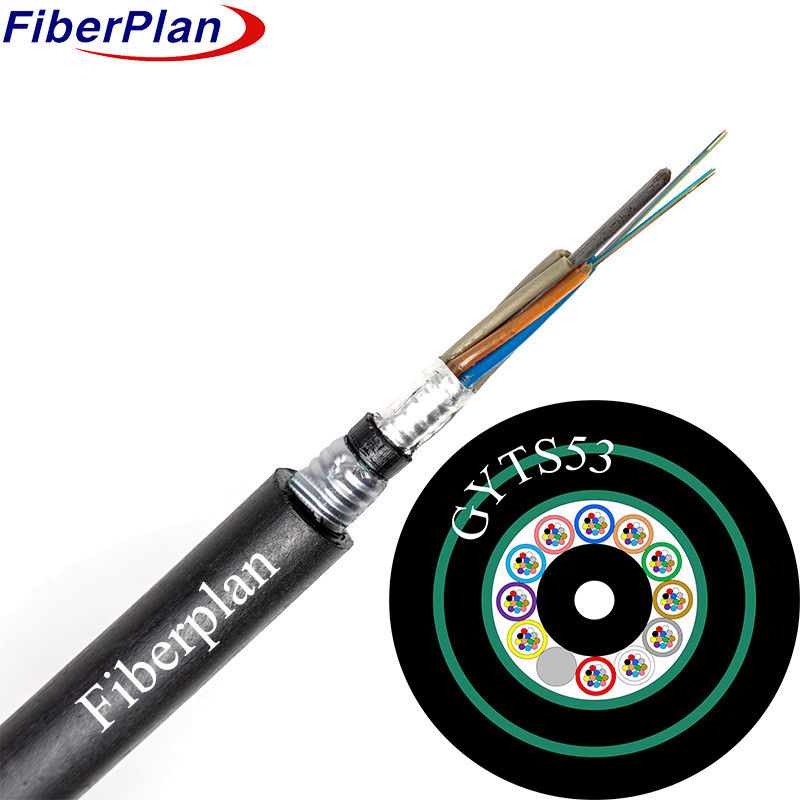

کیفیت بالا GYTS53 کابل فیبر نوری زیرزمینی زره دار
توضیحات
این طراحی کابل فیبر های تک حالت یا چند حالت را در یک لوله گشاده قوی ساخته شده از
پلاستیک با مدول بالا، تقویت شده با یک ترکیب مقاوم در برابر آب. در کابل های با تعداد فیبر بالاتر، یک سیم فولادی،
این لوله ها و مواد پرکننده ای هستند که از طریق لوله ها و لوله های پرکننده ای که گاهی اوقات با پلی اتیلن پوشانده می شوند، به عنوان عضو اصلی مقاومت عمل می کنند.
در اطراف این هسته قرار داده شده است، ایجاد یک هسته کابل دایره ای فشرده.
به صورت روزانه بر روی این هسته اعمال می شود و با یک ترکیب محافظ برای جلوگیری از نفوذ آب پر می شود.
سپس ساختار در یک پوشش PE قرار می گیرد و یک لایه اضافی از حفاظت را اضافه می کند.
درخواست
* تطبیق توزیع در فضای باز: این کابل به طور خاص برای استفاده در فضای باز طراحی شده است
برای مقاومت در برابر شرایط مختلف در فضای باز، باعث می شود برای نیازهای توزیع در فضای باز قابل اعتماد باشد.
* سازگاری نصب همه جانبه: مناسب بودن آن برای نصب هوا، قرار دادن خط لوله و دفن مستقیم
انعطاف پذیری در روش های استفاده را فراهم می کند و آسان بودن نصب در محیط های مختلف را تضمین می کند.
* انعطاف پذیری ارتباطات: چه برای نیازهای ارتباطی دور یا راه اندازی شبکه های محلی،
این کابل از انتقال داده های کارآمد در فاصله های مختلف پشتیبانی می کند و طیف گسترده ای از
برنامه های ارتباطی.
ویژگی
1 عملکرد مکانیکی و دمایی قوی: عملکرد قابل اعتماد در دمای مختلف و
سطح فشارهای مکانیکی
2 لوله های مقاوم در برابر هیدرولیز: دوام حتی در شرایط مرطوب را تضمین می کند.
3 پر کردن لوله های تخصصی برای حفاظت از فیبر: از فیبر های محصور شده در برابر آسیب های احتمالی محافظت می کند.
4 مقاومت متوازن و انعطاف پذیری: انعطاف پذیری را در برابر فشار در حالی که انعطاف پذیری را حفظ می کند.
5 پوشش PE با محافظت UV: محافظ در برابر اشعه ماوراء بنفش، حفظ یکپارچگی کابل.
اقدامات ضد آب:
جزئیات ساخت کابل
| تعداد فیبر | ۲ تا ۱۴۴ هسته | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP/FRP با پوشش PE | ||||||
| اندازه | 1.5mm~2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| زره | مواد | نوار فولادی لوله دار | ||||||
| پوشش بیرونی | مواد | PE،HDPE | ||||||
| قطر | 10.0±0.3mm | |||||||
رنگ فیبر
|
تعداد فیبر 12 هسته در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| ۲ هسته تا ۳۶ هسته | 11.0±0.3mm | 100±3kg/km | |||||
| 39 هسته تا 72 هسته | 11.2±0.3mm | 105±3kg/km | |||||
| 74 هسته تا 96 هسته | 12±0.3mm | 150±3kg/km | |||||
| 98 هسته تا 120 هسته | 14±0.3 میلی متر | 160±3kg/km | |||||
| 122 هسته به 144 هسته | 16±0.3 میلی متر | ۲۳۰±۳ کیلوگرم در کیلومتر | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| خم کردن شعاع ((ملی متر) |
کوتاه مدت | 20D | |||||
| حداقل مجاز مقاومت کششی ((N) |
بلندمدت | 600 | |||||
| حداقل مجاز مقاومت کششی ((N) |
کوتاه مدت | 1500 | |||||
| بار خرد (N/100mm) | بلندمدت | 300 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 1000 | |||||
| عملیات درجه حرارت (°C) |
-40 ~ +75 | ||||||
| نصب درجه حرارت ((°C) |
-15 ~ +60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر پوشش | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
