| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTA |

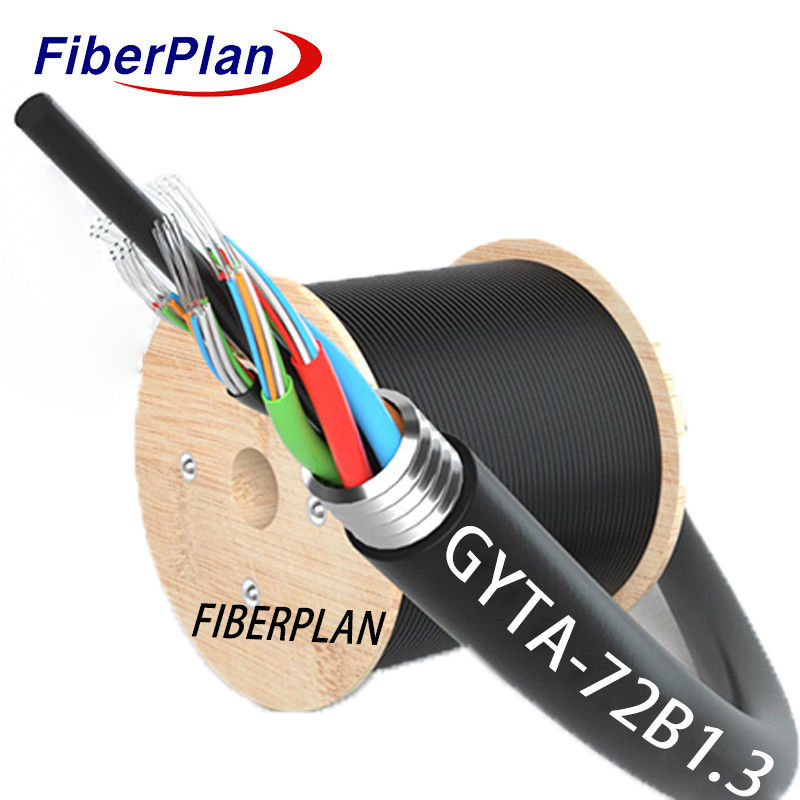

کابل فیبر نوری آرمور شده از نوار آلومینیومی
توضیحات
کابل فیبر ها را در یک لوله گشاده محکم و مقاوم در برابر آب ساخته شده از پلاستیک مولوس بالا، پر از
یک سیم فولادی مرکزی، قدرت را فراهم می کند، که توسط لوله ها و پرکننده ها در یک دایره ای محکم احاطه شده است.
نوار آلومينيومي اين هسته را در برابر نفوذ آب تقويت مي کند و براي حفاظت از کل در پوشش PE قرار گرفته است.
درخواست
1 توزیع در فضای باز سازگاری: این کابل برای محیط های بیرونی طراحی شده است
تنظیمات، اطمینان از عملکرد قابل اعتماد در شرایط آب و هوایی متفاوت.
2 نصب متنوع: مناسب بودن آن برای نصب هوا یا روش های لوله کشی، انعطاف پذیری در استفاده از آن را فراهم می کند.
راهبردهای مختلف برای پاسخگویی به نیازهای مختلف نصب.
3 انعطاف پذیری ارتباطات: این کابل برای ارتباطات طولانی مدت یا شبکه های منطقه ای،
آذرانتقال داده های کارآمد در فاصله های مختلف، که آن را برای تنظیمات ارتباطی متنوع سازگار می کند.
ویژگی
* طراحی آماده در فضای باز: این کابل برای استفاده در فضای باز طراحی شده است تا در محیط های مختلف مقاومت کند
شرایط، اطمینان از عملکرد قابل اعتماد در محیط های بیرونی.
* گزینه های نصب گوناگون: سازگاری آن با روش های نصب هوایی و لوله کشی
انعطاف پذیری در راه اندازی، پاسخگویی به نیازهای مختلف نصب.
* انعطاف پذیری ارتباطات: چه برای انتقال راه دور و چه برای شبکه های محلی، این کابل
امکان انتقال داده های کارآمد در فاصله های مختلف را فراهم می کند و آن را برای طیف گسترده ای از ارتباطات مناسب می کند.
برنامه های کاربردی.
جزئیات ساخت کابل
| تعداد فیبر | ۲ تا ۱۴۴ هسته | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP/FRP با پوشش PE | ||||||
| اندازه | 1.5mm~2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| زره | مواد | نوار آلومینیوم/فولاد | ||||||
| پوشش بیرونی | مواد | PE،HDPE | ||||||
| قطر | 8.0±0.2mm | |||||||
رنگ فیبر
|
تعداد فیبر 12 هسته در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| ۲ هسته تا ۳۶ هسته | 10.0±0.4mm | 90±3kg/km | |||||
| 39 هسته تا 72 هسته | 10.2±0.4mm | 95±3kg/km | |||||
| 74 هسته تا 96 هسته | 12±0.4 میلی متر | 135±3kg/km | |||||
| 98 هسته تا 120 هسته | 14±0.4 میلی متر | 145±3kg/km | |||||
| 122 هسته به 144 هسته | 16±0.4 میلی متر | 204±3kg/km | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| خم کردن شعاع ((ملی متر) |
کوتاه مدت | 20D | |||||
| حداقل مجاز مقاومت کششی ((N) |
بلندمدت | 600 | |||||
| حداقل مجاز مقاومت کششی ((N) |
کوتاه مدت | 1500 | |||||
| بار خرد (N/100mm) | بلندمدت | 300 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 1000 | |||||
| عملیات درجه حرارت (°C) |
-40 ~ +75 | ||||||
| نصب درجه حرارت ((°C) |
-15 ~ +60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| قطر پوشش | امم | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
