| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYTS |

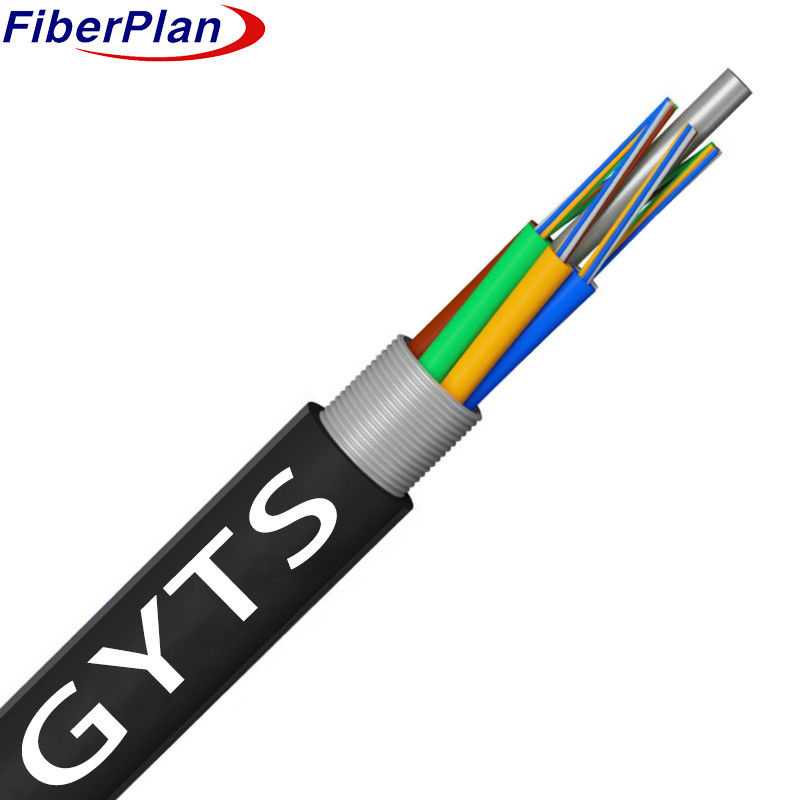

GYTS کابل فیبر نوری انعطاف پذیر برای ارتباطات دور
توضیحات
این کابل فیبرهای تک حالت و چند حالت را در یک لوله ی محکم و مقاوم در برابر آب نگه می دارد
از پلاستیک قوی ساخته شده است. با سیم فولادی تقویت شده است (پولی اتیلن پوشش داده شده برای تعداد فیبر بالاتر) و
در یک هسته فشرده توسط یک ترتیب دقیق از لوله ها و مواد پرکننده احاطه شده است، از حفاظت اضافی بهره مند می شود.
با یک لایه PSP. محاصره این هسته در یک پوشش PE تضمین بالاترین سطح قابلیت اطمینان و دفاع
در مقابل عناصر خارجی.
درخواست
1 انعطاف پذیری در فضای باز: طراحی شده برای استفاده در فضای باز، این کابل در شرایط آب و هوایی مختلف برجسته، تضمین
عملکرد قابل اعتماد در محیط های بیرونی چالش برانگیز.
2 نصب همه کاره: انعطاف پذیری آن امکان نصب هوایی یا لوله کشی را فراهم می کند و امکان استفاده از سیستم های قابل تنظیم را فراهم می
تعویضگزینه هایی برای پاسخگویی به نیازهای مختلف نصب.
3 سازگاری با ارتباطات: این کابل برای انتقال راه دور یا شبکه های محلی قابل استفاده است
امکان انتقال داده های بدون مشکل و کارآمد در فاصله های مختلف را فراهم می کند، که آن را به یک انتخاب متنوع برای
تنظیمات ارتباطی متنوع.
ویژگی
عملکرد قابل تنظیم: در دمای مختلف و تحت فشار مکانیکی، به طور قابل اعتماد کار می کند.
اطمینان از عملکرد سازگار در محیط های مختلف.
2 ساخت و ساز محکم: مقاومت لوله گشاده با قدرت بالا در برابر هیدرولیز، دوام را حتی در
شرایط مرطوب.
3 حفاظت از فیبر: ترکیبات پرکننده تخصصی در داخل لوله ها از فیبر های محصور شده در برابر خطرات بالقوه محافظت می کنند
آسیب.
4 تعادل قدرت و انعطاف پذیری: تعادل مقاومت و انعطاف پذیری، همراه با حفاظت از UV
پوشش PE، دوام در برابر فشار های خارجی را تضمین می کند.
5 طراحی ضد آب: استفاده از اقدامات مانند یک عضو قدرت مرکزی سیم فولادی، پر کردن ترکیبات در داخل
لوله ها و هسته کابل، و لایه PSP، یکپارچگی آبپاش کابل را حفظ می کند و مقاومت آن را افزایش می دهد.
..به رطوبت
جزئیات ساخت کابل
| تعداد فیبر | ۲ تا ۱۴۴ هسته | |||||||
| موانع رطوبت | سیستم مسدود کننده آب | |||||||
| عضو نیروی مرکزی | مواد | سیم فولادی/FRP/FRP با پوشش PE | ||||||
| اندازه | 1.5mm~2.0mm | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| زره | مواد | نوار فولادی لوله دار | ||||||
| پوشش بیرونی | مواد | PE،HDPE | ||||||
| قطر | 9.0±0.2mm | |||||||
رنگ فیبر
|
تعداد هسته های فیبر 8 در هرلوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده می شود. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 2 هسته به 60 هسته | 10.0±0.2mm | 115±3kg/km | |||||
| ۷۲ هسته | 10.4±0.2mm | 120±3kg/km | |||||
| 96 هسته | 12.4±0.2mm | 180±3kg/km | |||||
| 144 هسته | 14.4±0.2mm | 245±3kg/km | |||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| خم کردن شعاع ((ملی متر) |
کوتاه مدت | 20D | |||||
| حداقل مجاز مقاومت کششی ((N) |
بلندمدت | 600 | |||||
| حداقل مجاز مقاومت کششی ((N) |
کوتاه مدت | 1500 | |||||
| بار خرد (N/100mm) | بلندمدت | 300 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 1000 | |||||
| عملیات درجه حرارت (°C) |
-40 ~ +70 | ||||||
| نصب درجه حرارت ((°C) |
-20 ~ +60 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50+1/0 | 62.5+/25 | 50+1/0 | |||
| قطر پوشش | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
