| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYXTW |

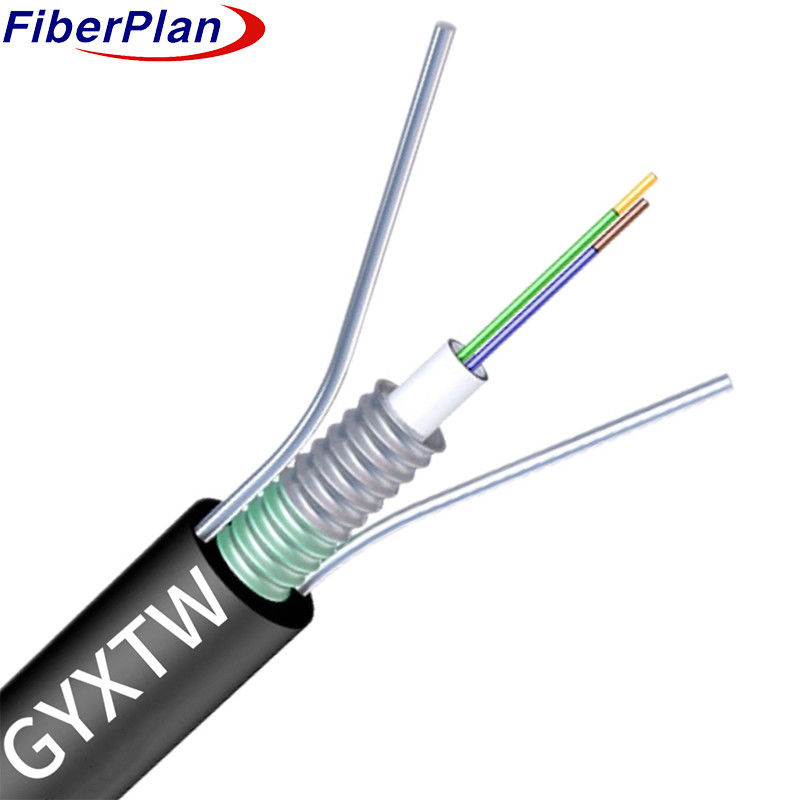

کابل فیبر نوری GYXTW G652D
توضیحات
کابل از لوله های پلاستیکی با مولول بالا استفاده می کند که حاوی فیبر هستند و با یک ترکیب مقاوم در برابر آب تقویت شده اند.
یک لایه از نوار فولادی موج دار، که با مواد ضد آب بسته شده است، یک ساختار فشرده و ضد آب را تضمین می کند.
تقویت شده توسط سیم های فولادی موازی که در کنار نوار قرار دارند فراهم می شود.
پوشش حفاظتی پلی اتیلن (PE) ، تضمین انعطاف پذیری کلی محیط زیست.
درخواست
برای نصب هوا یا لوله کشی در نظر گرفته شده است.
لازم برای گسترش کابل در محیط های بیرونی، چه به طور هوائی معلق شده باشد یا در داخل قرار داده شود.
لوله های مختلف برای ارتباطات یا شبکه سازی.
ویژگی ها
1 ساخت مقاوم در برابر دما: کابل دارای مقاومت مکانیکی قوی در میان تغییرات دمایی است.
در حال حاضر، این سیستم در حال توسعه است و در حال توسعه است.
2 حفاظت از فیبر: این لوله گشاده مقاوم به هیدرولیز و با قدرت بالا، همراه با یک ترکیب پر کردن تخصصی، به طور کامل از مواد شیمیایی استفاده می شود.
nd، محافظ حیاتی برای فیبرها فراهم می کند و حفاظت حیاتی آنها را تضمین می کند.
3 قدرت و انعطاف پذیری ترکیب شده: تقویت شده توسط سیم های فولادی موازی دوگانه، کابل ترکیبی منحصر به فرد از
مقاومت و انعطاف پذیری، افزایش قدرت کشش استثنایی برای قابلیت اطمینان پایدار.
4 نصب بدون تلاش: با داشتن یک طراحی جمع و جور و سبک وزن، این کابل برای نصب آسان طراحی شده استقابل سازگاری
نصب در کاربردهای مختلف، اطمینان از راه اندازی کاربر پسند
جزئیات ساخت کابل
| تعداد فیبر | 0 تا 24 هسته | |||||||
| لوله گشاده | مواد | PBT | ||||||
| قطر | Ф2.2 ((خارج/درونی) | |||||||
| پر کردن لوله | ترکیب پر کردن لوله | |||||||
| سیم فولادی | اندازه | 0.8 میلی متر | ||||||
| شماره | 2 | |||||||
| پوشش بیرونی | مواد | PE،HDPE،LDPE | ||||||
| قطر | 7±0.2 میلی متر | |||||||
رنگ فیبر
|
تعداد فیبر 8 هسته ها در هر لوله |
1 | 2 | 3 | 4 | 5 | 6 |
| آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| قرمز | سیاه | زرد | بنفش | صورتی | آب | |
| رنگ 13 ~ 24 با یک ردیاب سیاه نشان داده خواهد شد. برای رنگ سیاه نیازی به ردیاب سیاه نشان داده نشده است، به جای رنگ طبیعی استفاده می شود. | ||||||
مشخصات مکانیکی کابل
| هسته | قطر کابل | وزن | |||||
| 1 تا 24 | 8.0mm+-0.3mm | ۶۵ کیلوگرم/ کیلومتر+ ۱۰ کیلوگرم | |||||
| محدوده دما | -40+70 | .... | |||||
| حداقل شعاع خم (ملی متر) | بلندمدت | 10D | |||||
| خم کردن شعاع (ملی متر) |
کوتاه مدت | 20D | |||||
| حداقل مجاز مقاومت کششی (N) |
بلندمدت | 1200 | |||||
| حداقل مجاز مقاومت کششی (N) |
کوتاه مدت | 1500 | |||||
| عملیات درجه حرارت (°C) |
-40+70 | ||||||
| نصب درجه حرارت (°C) |
-20+60 | ||||||
| دمای نگهداری (°C) | -40+70 | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50+1/0 | 62.5+/25 | 50+1/0 | |||
| قطر پوشش | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
