| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GYXTC8S |

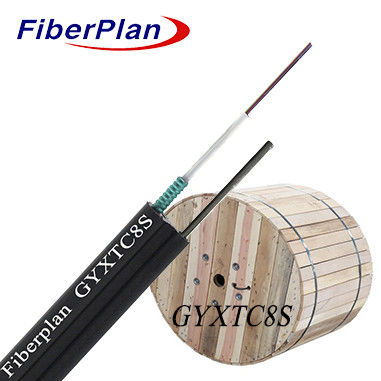

واحد چند حالت Fig-8 زره دار 6 هسته ای کابل فیبر نوری زره دار سیم فولادی
پشتیبانی از GYXTC8S
توضیحات
الیاف 250μm در لوله های پلاستیکی آزاد با مدول بالا قرار دارند که با یک ترکیب مقاوم در برابر آب پر شده اند.
لوله ها، که با یک ترکیب ضد آب تقویت شده اند، ساخت و ساز فشرده و مسدود کردن آب طولی را تضمین می کنند.
همراه با سیم های فولادی برای پشتیبانی، آنها در یک ساختار شکل 8 با استفاده از پلی اتیلن (PE) بسته شده اند
گره.
درخواست
این مشخصات پیش نیازهای کلی برای یک کابل خودپذیر که به طور خاص برای
تجهیزات هوایی.
ویژگی
· مقاومت کششی بالا سیم های رشته ای نیاز به خودپذیر را برآورده می کند
· عملکرد مکانیکی و دمایی خوب
· لوله گشاده با قدرت بالا که در برابر هیدرولیز مقاوم است
· ترکیب پر کردن لوله های خاص حفاظت از فیبر را تضمین می کند
· اقدامات زیر برای اطمینان از آبپاشی کابل انجام می شود:
· ترکیبات پر کردن لوله های گسسته
· پر کردن 100% هسته کابل
· موانع رطوبت نوار فولادی
جزئیات ساخت کابل
| تعداد فیبر | 12F | |||||
| فیبر SM | نوع فیبر | G652D | خطای تمرکز | ≤0.5um | ||
| MFD | 8.6 ¥ 9.8um | پوشش غیر دایره ای | ≤0.7% | |||
| قطر پوشش | 124.8±0.7um | رنگ فیبر | طیف استاندارد | |||
| لوله گشاده | مواد | PBT | قطر | 2.2±0.1mm | ||
| سیستم مسدود کننده آب | مواد | نوار ضد آب | ||||
| زره | مواد | نوار فولادی لوله دار | ||||
| عضو قدرت روحی | مواد | سیم فولادی | قطر | 1.6 میلی متر | ||
| خارج | مواد | MDPE | ||||
| قطر | 3.8mmx7.5mm ((±0.4) -12.5mm ((±1) | |||||
ویژگی های مکانیکی و محیطی کابل
| مقاومت کششی | بلند مدت ((N) | 600N | ||||
| کوتاه مدت ((N) | 1500N | |||||
| بار خرد | بلند مدت ((N) | 600N/100mm | ||||
| کوتاه مدت ((N) | 1500N/100mm | |||||
| شعاع خم | پویا | 20D | ||||
| استاتیک | 10D | |||||
| درجه حرارت | -20°C+60°C | |||||
کاهش فیبر
| سبک فیبر | واحد | SM G652D | MM 50/125 | MM 62.5/125 | |||
| شرایط | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| کاهش | dB/km | ≤0.36/0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| قطر پوشش | امم | 125±1 | 125±1 | 125±1 | |||
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| قطر پوشش | امم | 242±7 | 242±7 | 242±7 | |||
