| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GJFJV |

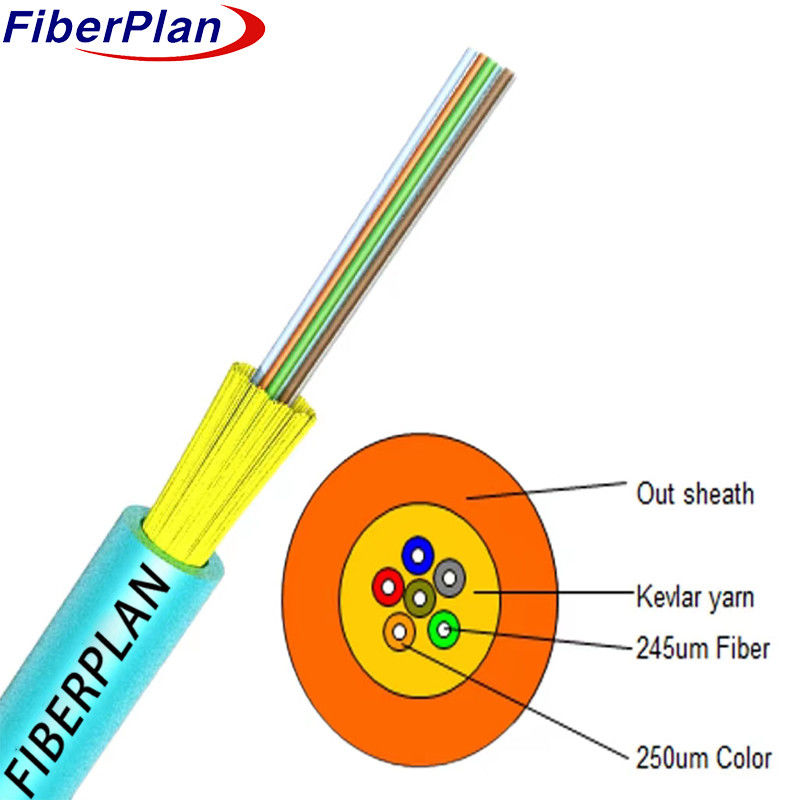

مینی Kevlar برهنه تقویت فیبر توزیع فیبر نوری کابل
توضیحات
کابل داخلی شکستن با استفاده از کابل های ساده به عنوان زیر واحد ساخته شده است.
عضو قدرت فلزی ساخته شده از پلاستیک تقویت شده فیبر (FRP) پشتیبانی ساختاری را فراهم می کند.
برای افزایش حفاظت و ایمنی، کابل با یک جاکت تکمیل شده است
ساخته شده از مواد PVC یا LSZH (کم دود، صفر هالوجن، ضد شعله)
دوام، انعطاف پذیری و انطباق با استانداردهای ایمنی برای کاربردهای داخلی.
درخواست
1 کابل کشی داخلی، برنامه های کاربردی شکستن: به طور خاص برای کابل کشی داخلی طراحی شده است، این کابل مناسب برای
سناریوهای شکستن، فراهم کردن اتصال قابل اعتماد در ساختمان ها.
2 پگتایل برای تجهیزات ارتباطی: به صورت یکپارچه به عنوان یک پگتایل برای تجهیزات ارتباطی عمل می کند،
تضمین اتصالات کارآمد و قابل اعتماد.
3 سازگاری با تجهیزات ارتباطی: متناسب با نیازهای تجهیزات ارتباطی،
تضمین مناسب و خدمات موثر.
4 کابل کوچک داخلی همه کاره: همه کاره و جمع و جور، به عنوان یک کابل کوچک داخلی همه کاره مناسب
برای نیازهای ارتباطی مختلف.
5 MPO، سازگاری کانکتور MTP: طراحی شده برای کار بدون مشکل با کانکتورهای MPO و MTP، ارائه
انعطاف پذیری و سازگاری با انواع مختلف کانکتور.
ویژگی ها
1 ایده آل برای توزیع در داخل خانه، مناسب برای ایجاد سیم های پچ و pigtails است.
2 دارای یک طراحی چند کابل با اعضای مستقل قدرت است.
3 استفاده از یک عضو قدرت مرکزی غیر فلزی برای دوام.
4 قدرت افزایش یافته با عضوی از نخ کبلار با قدرت بالا.
مشخصات مکانیکی کابل
| پست ها | قطر کابل | وزن | |||||
| ۲۴ هسته | 10 | 54.00kg/km | |||||
| ۴۸ هسته | 10 | 78.00kg/km | |||||
| ۷۲ هسته | 11.5 | 90.00kg/km | |||||
| 96 هسته | 12.5 | 115.00kg/km | |||||
| 144 هسته | 14.5 | 135.00kg/km | |||||
| دمای نگهداری ((°C) | -20 ~ +60 | ||||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| کمترین شعاع خم شدن ((ملی متر) | کوتاه مدت | 20D | |||||
| حداقل مقاومت کششی مجاز ((N) | بلندمدت | 1000 | |||||
| حداقل مقاومت کششی مجاز ((N) | کوتاه مدت | 2000 | |||||
| بار خرد (N/100mm) | بلندمدت | 1000 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 2000 | |||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2±0.4 | 9.2±0.4 | .... | .... | .... |
| 1550nm | امم | 10.4±0.8 | 10.4±0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
