کابل اپتیک داخلی دوگانه دوگانه تک حالت GJFJBV
  • کابل اپتیک داخلی دوگانه دوگانه تک حالت GJFJBV
  • کابل اپتیک داخلی دوگانه دوگانه تک حالت GJFJBV
کابل اپتیک داخلی دوگانه دوگانه تک حالت GJFJBV

کابل اپتیک داخلی دوگانه دوگانه تک حالت GJFJBV

محل منبع چین
نام تجاری Fiberplan
گواهی ISO 9001; TÜV certificate
شماره مدل کابل دوبلکس GJFJBV
جزئیات محصول
نوع کابل:
دوبلکس
قطر فیبر:
9/125μm (تک حالت)، 50/125μm یا 62.5/125μm (چند حالته)
رنگ ژاکت:
زرد
تعداد الیاف:
2
شعاع خم شدن:
10x قطر کابل
دمای ذخیره سازی:
-40 تا +70 درجه سانتی گراد
قطر بافر محکم:
0.9 میلی متر
از دست دادن ورودی:
<0.3dB
جنس ژاکت:
پی وی سی
استحکام کششی:
100 نیوتن
طول موج:
1310/1550 نانومتر
برجسته کردن:

کابل دوگانه چند حالت,کابل دوگانه زره دار,کابل فیبر نوری داخلی GJFJBV

,

Duplex Cable Armored

,

GJFJBV indoor optical fiber cable

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 کیلومتر
قیمت
negotiable
جزئیات بسته بندی
طبل چوبی
زمان تحویل
5 تا 8 روز کاری
شرایط پرداخت
L/C، L/C، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه
5000 کیلومتر در ماه
توضیحات محصول
کابل اپتیک داخلی پنبه دار دوقطبی دوقطبی چند حالت (GJFJBV)

توضیحات
این کابل داخلی دو نفره فلت استفاده می کند یا 900μm یا 600μm شعله بازدارنده فشرده فیبر بافر به عنوان
رسانه ارتباطات نوری. فیبر بفر محکم با لایه ای از سیم فولادی و نخ آریام تقویت شده است
به عنوان واحدهای عضو قدرت خدمت می کند. این مجمع سپس با یک لایه از مواد PVC یا LSZH برای عمل
به عنوان ژاکت داخلی. کابل با یک لایه از ژاکت مسطح PVC یا LSZH تکمیل شده است، که یک پوشش خارجی با
دود کم، هالوژن صفر و خواص ضد شعله

درخواست

  1. 1 توزیع داخلی: این کابل برای توزیع داخلی طراحی شده است و برای ارتباطات در ساختمان مناسب است.

  2. 2 استفاده از پگتایل: ایده آل برای استفاده به عنوان یک پگتایل، به طور یکپارچه با تجهیزات ارتباطی برای قابلیت اطمینان

  3. عملکرد.

  4. 3 سازگاری با تجهیزات ارتباطی: متناسب با نیازهای تجهیزات ارتباطی،

  5. تضمین مناسب و خدمات موثر.

  6. 4 نصب آسان: برای نصب آسان طراحی شده، کابل می تواند به راحتی نصب شود و یک

  7. فرآیند ightforward برای برنامه های ارتباطی مختلف.


ویژگی

* پیکربندی دوگانه مسطح با دو فیبر تک: ساختار با یک پیکربندی دوگانه مسطح، کابل شامل

از دو فیبر تک به عنوان واحد پایه.

* 0.6 فشرده با نخ کلوار و فولاد زره دار: هر فیبر تک مجهز به یک 0.6 فشرده فشرده است،

که با نخ کلافلار و زره فولادی برای محافظت قوی تقویت شده است.

* عضوی انعطاف پذیر یا مستقل در پوشش بیرونی: پوشش بیرونی کابل دارای انعطاف پذیری است

یا یک عضو مستقل نیروی، که پشتیبانی و انعطاف پذیری اضافی را فراهم می کند.

* عملکرد مکانیکی و زیست محیطی عالی: طراحی شده برای عملکرد مکانیکی و زیست محیطی برتر

عملکرد، کابل برای تحمل شرایط مختلف در حالی که عملکرد قابل اعتماد را حفظ می کند طراحی شده است.

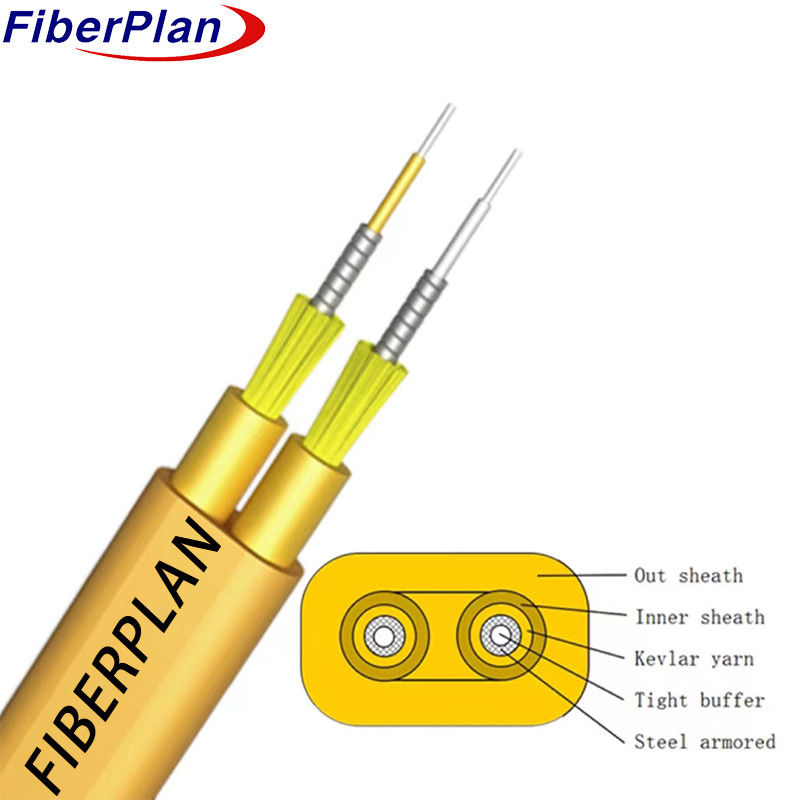

جزئیات ساخت کابل

پارامترهای فنی
قطر خارج ((MM)) 3.0×50 وزن ((کیلوگرم) 95
دمای نگهداری ((°C) -20 ~ +60
کمترین شعاع خم شدن ((ملی متر) بلندمدت 10D
خم کردن
شعاع ((ملی متر)		 کوتاه مدت 20D
حداقل مجاز
مقاومت کششی ((N)		 بلندمدت 300
حداقل مجاز
مقاومت کششی ((N)		 کوتاه مدت 1000
بار خرد (N/100mm) بلندمدت 500
بار خرد (N/100mm) کوتاه مدت 1000



رنگ استاندارد فیبر و لوله

شناسه رنگ استاندارد
نه، نه 1 2
رنگ زرد سفید



ویژگی فیبر

سبک فیبر واحد SM
G652		 SM
G652D		 ام ام
50/125		 ام ام
62.5/125		 ام ام
OM3-300
وضعیت nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
ضخامت dB/km ≤ ≤ ≤ ≤3.0/1.0 ≤3.0/1.0
0.36/0.23 0.34/0.22 3.۰/۱0 .... ....
افسردگی 1550nm Ps/ ((nm*km) .... ≤18 .... .... افسردگی
1625nm Ps/ ((nm*km) .... ≤22 .... .... 　
پهنای باند 850nm MHZ.KM .... .... 400 پوند ¥160 پهنای باند
1300nm MHZ.KM .... .... 800 پوند ¥500 　
طول موج پراکندگی صفر nm ۱۳۰۰- ۱۳۲۴ 1302 پوند
≤1322		 .... .... 1295 پوند،
≤1320
شیب صفر فشار nm ≤0.092 ≤0.091 .... .... ....
PMD حداکثر فیبر فردی 　 ≤0.2 ≤0.2 .... .... ≤0.11
ارزش پیوند طراحی PMD سلام2* کیلومتر) ≤0.12 ≤0.08 .... .... ....
طول موج قطع فیبر λc nm ¥ 1180
≤1330		 1180 پوند
≤1330		 .... .... ....
طول موج قطب کابل λcc nm ≤1260 ≤1260 .... .... ....
MFD 1310nm امم 9.2+/-0.3 9.2+/-0.3 .... .... ....
1550nm امم 10.4+/-0.5 10.4+/-0.5 .... .... ....
گشایش عددی ((NA)) 　 .... .... 0.200+/
-0.013		 0.275+/- 0
013		 0.200+/-0
.013
مرحله ((معادل دو طرفه
اندازه گیری)		 دی بی ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10
ناهنجاری در طول فیبر و نقطه دی بی ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10





عدم تداوم
پخش مجدد تفاوت
ضریب		 dB/km ≤0.05 ≤0.03 ≤0.08 ≤0.10 ≤0.08
یکنواخت خفیف dB/km ≤0.01 ≤0.01 　 　 　
دیمتر هسته امم 　 　 50+1/0 62.5+/23 50+1/0
قطر پوشش امم 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1
پوشش غیر دایره ای % ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0
قطر پوشش امم 242+/-5 242+/-5 242+/-5 242+/-5 242+/-5
پوشش/چافینچ
خطای متمرکز		 امم ≤120 ≤120 ≤120 ≤120 ≤120
پوشش غیر گردی % ≤6.0 ≤6.0 ≤6.0 ≤6.0 ≤6.0
خطای محوری بودن هسته / پوشش امم ≤0.6 ≤0.6 ≤1.5 ≤1.5 ≤1.5
شعاع پیچ و تاب امم ≤4 ≤4 .... .... ....


کابل اپتیک داخلی دوگانه دوگانه تک حالت GJFJBV 0کابل اپتیک داخلی دوگانه دوگانه تک حالت GJFJBV 1
