| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GJFPV |

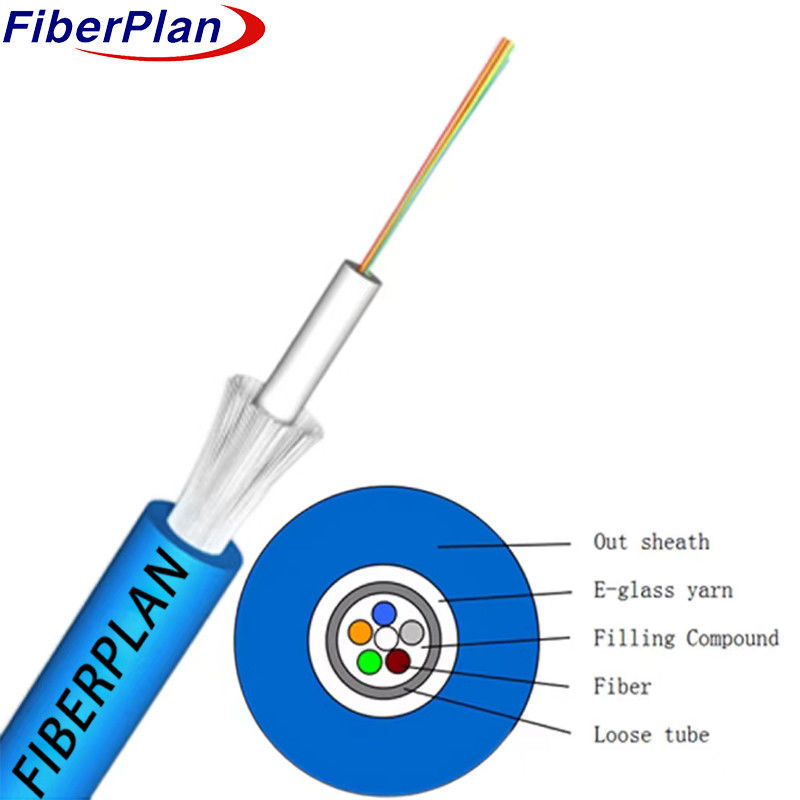

کابل توزیع لوله باز مرکزی با فیبر شیشه ای
توضیحات
فیبر ها در یک لوله گشاده ساخته شده از پلاستیک مولوس بالا قرار دارند، که با یک ترکیب مقاوم در برابر آب پر شده است.
این لوله همچنین با یک لایه از مواد خنک کننده آب احاطه شده است تا فشرده سازی کابل و آب را حفظ کند.
سقف. در نهایت، کابل با یک پوشش LSZH یا PVC برای حفاظت اضافی تکمیل می شود.
درخواست
ویژگی ها
* از عضو شیشه ای E برای تقویت استفاده می کند.
*شامل عضوی از شیشه ای با قدرت بالا برای دوام است.
*پرکننده از فیبر لوله محافظت می کند.
*موجود در تعداد فیبر از 2 تا 12.
رنگ استاندارد فیبر
رنگ فیبر های فردی باید مطابق با جدول زیر باشد:
| شناسه رنگ استاندارد | ||||||||
| نه، نه | 1 | 2 | 3 | 4 | 5 | 6 | ||
| رنگ | آبی | نارنجی | سبز | قهوه ای | خاکستری | سفید | ||
| نه، نه | 7 | 8 | 9 | 10 | 11 | 12 | ||
| رنگ | قرمز | سیاه | زرد | بنفش | صورتی | آب | ||
رنگ کابل ها زرد است
رنگ درب درب کابل: زرد
مشخصات مکانیکی کابل
| پست ها | قطر کابل | وزن | |||||
| ۲ هسته | 6.0±05 | 45.00kg/km | |||||
| 4 هسته | 6.0±05 | 45.00kg/km | |||||
| 6 هسته | 6.0±05 | 45.00kg/km | |||||
| 8 هسته | 6.0±05 | 45.00kg/km | |||||
| 10 هسته | 6.0±05 | 45.00kg/km | |||||
| ۱۲ هسته | 6.0±05 | 45.00kg/km | |||||
| دمای نگهداری ((°C) | -20+60 | ||||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| خم کردن شعاع ((ملی متر) |
کوتاه مدت | 20D | |||||
| حداقل مجاز مقاومت کششی ((N) |
بلندمدت | 600 | |||||
| حداقل مجاز مقاومت کششی ((N) |
کوتاه مدت | 1300 | |||||
| بار خرد (N/100mm) | بلندمدت | 200 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 1000 | |||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50+1/0 | 62.5+/25 | 50+1/0 | |||
| قطر پوشش | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
