| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | کابل زره پوش داخلی GJFJV |
2 هسته فلز مارپیچی زرهی داخلی خرید کابل فیبر نوری
توضیحات
1فیبرهای متعدد با یک بافر تنگ از Φ900μm یا Φ600μm.
2. شامل زره فلزي چرخي براي دوام بيشتري است
3دو لايه از نخ کلوار براي قدرت بيشتري داره.
4گزینه های پوشش دوگانه شامل LSZH، PVC، یا ژاکت OFNR، ارائه لایه های دوگانه از محافظ و
-آره.
درخواست ها
1مناسب برای برنامه های توزیع داخلی و خارجی است.
2. عمدتاً در لبه ها و سیم های پیچ استفاده می شود.
3برای اتصال نوری در اتاق تجهیزات ارتباطات نوری و توزیع نوری استفاده می شود
قاب ها
4استفاده می شود برای اتصالات نوری در سناریوهای مختلف دستگاه نوری و تجهیزات.
ویژگی ها
1ویژگی های مکانیکی و محیطی مطلوب دارد.
2خواص مهار کننده شعله مطابق با استانداردهای مربوطه است.
3ویژگی های مکانیکی با استانداردهای مشخص شده مطابقت دارند.
4. دارای یک طبیعت نرم و انعطاف پذیر است، تسهیل پیوند آسان و گنجایش داده های بزرگ
انتقال.
5طراحی شده برای پاسخگویی به نیازهای متنوع بازار و مشتریان.

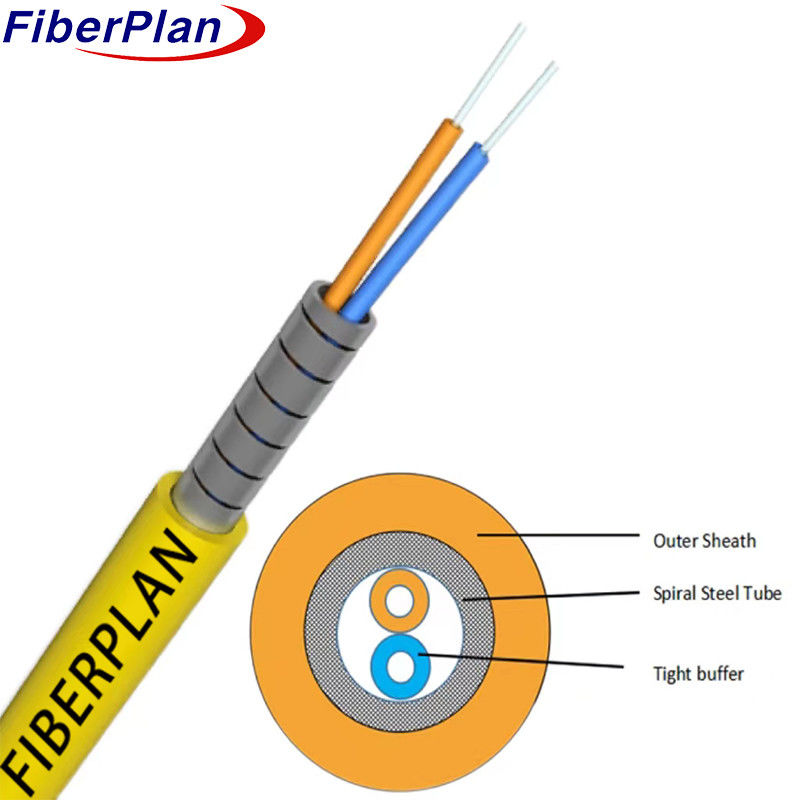

جزئیات ساخت کابل
| پارامترهای فنی: | |||||||
| قطر خارج ((MM)) | 2.0 | وزن ((کیلوگرم) | 15.0 | ||||
| 2.8 | 18.0 | ||||||
| 3.0 | 18.0 | ||||||
| دمای نگهداری ((°C) | -20 ~ +60 | ||||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| کمترین شعاع خم شدن ((ملی متر) | کوتاه مدت | 20D | |||||
| حداقل مقاومت کششی مجاز ((N) | بلندمدت | 300 | |||||
| حداقل مقاومت کششی مجاز ((N) | کوتاه مدت | 1000 | |||||
| بار خرد (N/100mm) | بلندمدت | 500 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 1000 | |||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| طول موج قطب کابل λcc | nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50+/- 09 | 62.5+/24 | 50+/- 08 | |||
| قطر پوشش | امم | 125.0+/-0.2 | 125.0+/-0.2 | 125.0+/-0.2 | 125.0+/-0.3 | 125.0+/-0.3 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242+/-5 | 242+/-5 | 242+/-6 | 242+/-6 | 242+/-5 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.5 | ≤0.5 | ≤1.3 | ≤1.3 | ≤1.3 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
