| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GJFJV |

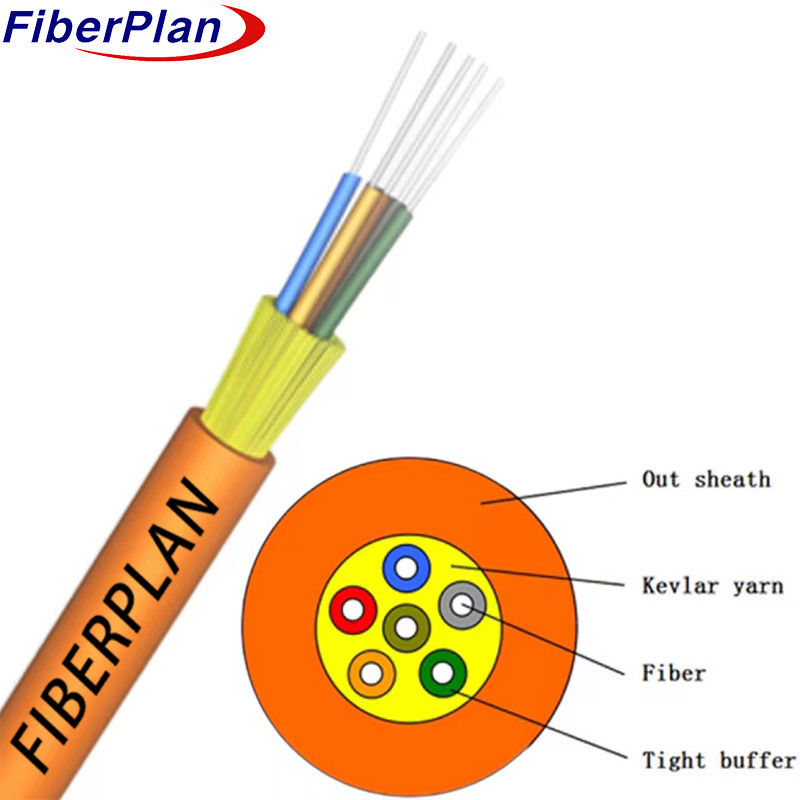

کابل نوری با بافرهای تنگ توزیع (GJFJV)
توضیحات
کابل نوری توزیع فشرده بوفر با ۲ تا ۲۴ هسته طراحی شده است که از هر دو 900μm یا 600μm استفاده می کند.
شعلهفایبر بافری فشرده به عنوان رسانه ارتباطات نوری.
با لایه ای ازپارچه آریام که به عنوان عنصر مقاومت عمل می کند و کابل با یک لایه از PVC تکمیل شده است
یا مواد LSZH به عنوانژاکت بیرونی برای حفاظت بیشتر.
درخواست
استفاده از این کابل به طور معمول در ساخت لوله های لوله و لوله های لوله استفاده می شود
سیم های پچ،اطمینان از اتصال قابل اعتماد در تنظیمات مختلف ارتباطات نوری.
2 خطوط اتصال برای تجهیزات و اتصالات نوری: به عنوان خطوط اتصال برای تجهیزات عمل می کند
و بازي ميکنهنقش مهمی در اتصالات نوری در اتاق های ارتباطات نوری و توزیع نوری
قاب ها
3 کابل کشی داخلی، به طور خاص برای توزیع: عمدتا برای کابل کشی داخلی طراحی شده است، به ویژه مناسب است
برای استفادهبه عنوان یک کابل توزیع، فراهم کردن اتصال کارآمد و سازمان یافته در ساختمان.
ویژگی ها
1 طراحی قوی: ویژگی های مکانیکی و زیست محیطی خوبی برای عملکرد قابل اعتماد دارد.
2 مهار کننده شعله: مطابق با استانداردهای مربوطه برای مهار کننده شعله، اطمینان از ایمنی است.
3 انطباق مکانیکی ژاکت: ویژگی های مکانیکی ژاکت با استانداردهای صنعت برای افزایش
دوام
4 کاربر دوستانه: نرم، انعطاف پذیر، آسان برای قرار دادن، و splice، طراحی شده برای نصب آسان.
5 انتقال ظرفیت بالا: از انتقال داده های قابل توجهی پشتیبانی می کند و ارتباطات مدرن را برآورده می کند
تقاضا. انطباق پذیری به نیازهای متنوع بازار و مشتریان پاسخ می دهد.
مشخصات مکانیکی کابل
| پست ها | قطر کابل | وزن | |||||
| ۲ هسته | 4.0mm | 22.00kg/km | |||||
| 4 هسته | 4.0mm | 22.00kg/km | |||||
| 6 هسته | 4.0mm | 23.00kg/km | |||||
| 8 هسته | 5.0mm | 27.00kg/km | |||||
| 10 هسته | 5.5 میلی متر | 30.00kg/km | |||||
| ۱۲ هسته | 6.0mm | 35.00kg/km | |||||
| دمای نگهداری ((°C) | -20 ~ +60 | ||||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| خم کردن شعاع ((ملی متر) |
کوتاه مدت | 20D | |||||
| حداقل مجاز مقاومت کششی ((N) |
بلندمدت | 200 | |||||
| حداقل مجاز مقاومت کششی ((N) |
کوتاه مدت | 600 | |||||
| بار خرد (N/100mm) | بلندمدت | 200 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 1000 | |||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50+1/0 | 62.5+/25 | 50+1/0 | |||
| قطر پوشش | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
