| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | کابل دوبلکس GJFJBV |
1 توزیع داخلی: این کابل برای کاربردهای داخلی طراحی شده است تا ارتباطات کارآمد را تسهیل کند
داخل ساختمان ها
2 سازگاری با خرگوش: مناسب برای استفاده به عنوان یک خرگوش، به طور یکپارچه با تجهیزات ارتباطی به
عملکرد قابل اطمینان را تضمین کند.
3 مناسب برای تجهیزات ارتباطی: به طور خاص برای پاسخگویی به الزامات تجهیزات ارتباطی ساخته شده است
این کار، اطمینان از سازگاری و خدمات موثر را تضمین می کند.
4 نصب آسان: برای نصب آسان طراحی شده، کابل می تواند به راحتی نصب شود و یک
فرآیند ساده برای برنامه های ارتباطی مختلف.

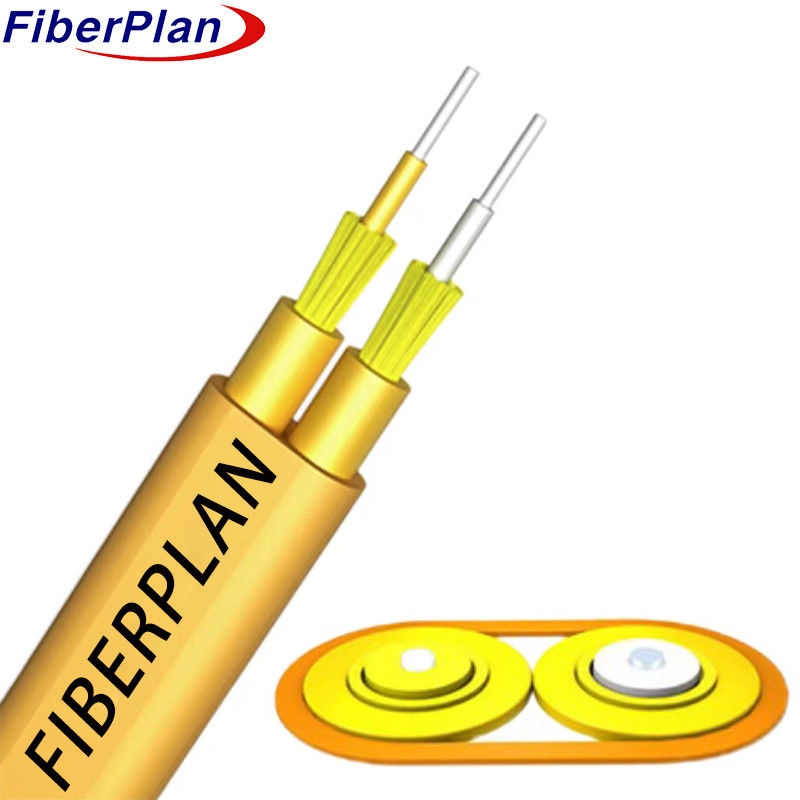

1 پیکربندی دوقلو مسطح: کابل با دو فیبر تک به عنوان واحد اساسی، در یک شکل مسطح ترتیب داده شده است
برای استفاده عملی، دو شکل.
2 0.6 فشرده با نخ کفلار: هر فیبر تک مجهز به یک 0.6 فشرده با کفلار است
برای دوام و حفاظت بیشتر
3 عضوی انعطاف پذیر یا مستقل در پوشش بیرونی: پوشش بیرونی کابل دارای یا
انعطاف پذیری یا یک عضو مستقل نیروی، که پشتیبانی و انعطاف پذیری اضافی را فراهم می کند.
4 عملکرد مکانیکی و محیطی عالی: طراحی شده برای عملکرد مکانیکی و محیطی برتر
عملکرد، کابل برای تحمل شرایط مختلف در حالی که عملکرد قابل اعتماد را حفظ می کند طراحی شده است.
جزئیات ساخت کابل
| پارامترهای فنی: | |||||||
| قطر خارج ((MM)) | 3.0×50 | وزن ((کیلوگرم) | 56 | ||||
| 3.2×56 | 68 | ||||||
| 5.0×80 | 87 | ||||||
| دمای نگهداری ((°C) | -20 ~ +60 | ||||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| کمترین شعاع خم شدن ((ملی متر) | کوتاه مدت | 20D | |||||
| حداقل مقاومت کششی مجاز ((N) | بلندمدت | 300 | |||||
| حداقل مقاومت کششی مجاز ((N) | کوتاه مدت | 800 | |||||
| بار خرد (N/100mm) | بلندمدت | 500 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 1000 | |||||
رنگ استاندارد فیبر و لوله
| شناسه رنگ استاندارد | ||||||||
| نه، نه | 1 | 2 | ||||||
| رنگ | زرد | سفید | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50+1/0 | 62.5+/25 | 50+1/0 | |||
| قطر پوشش | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
