| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GJFJV |

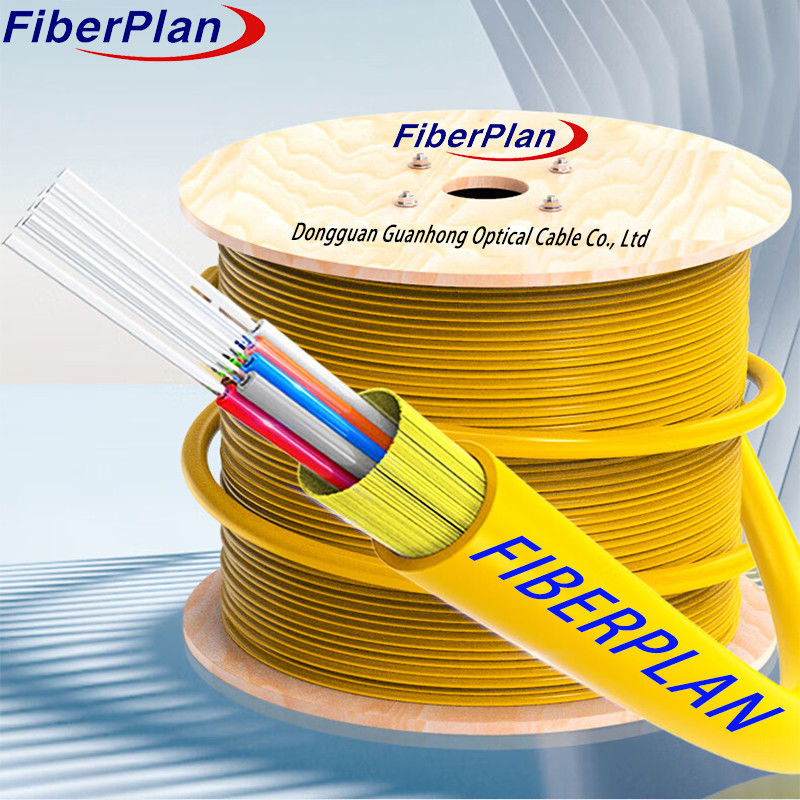

توزیع کابل نوری با بافر تنگچند حالت تک حالت
توضیحات
کابل نوری با بافرهای محکم توزیع از 2 تا 24 هسته از فیبرهای بافرهای فشرده ضد شعله استفاده می کند
(900μm یا 600μm) به عنوان رسانه ارتباطات نوری. این فیبر در یک لایه از آریامید احاطه شده است
رشته ای که به عنوان یک عنصر قدرت عمل می کند. سپس کابل با یک ژاکت بیرونی از PVC یا LSZH تکمیل می شود
مواد
درخواست
1 ایده آل برای لبه ها و سیم های پچ.
2 به عنوان خطوط اتصال برای تجهیزات و اتصالات نوری در اتاق های ارتباطی و توزیع استفاده می شود
قاب ها
3 به ویژه برای کابل کشی داخلی، به ویژه در برنامه های توزیع مناسب است.
ویژگی ها
1 مقاومت مکانیکی و محیطی عالی
2 مطابق با استانداردهای مربوطه برای بازدارنده شعله است.
3 مطابق با استانداردهای مکانیکی مشخص شده برای عملکرد ژاکت است.
4 نشان می دهد نرم، انعطاف پذیری، آسان نصب و پیوند، امکان انتقال داده های با ظرفیت بالا، دیدار
نیازهای متنوع بازار و مشتریان.
مشخصات مکانیکی کابل
| پست ها | قطر کابل | وزن | |||||
| ۲ هسته | 5.0mm | 23.00kg/km | |||||
| 4 هسته | 5.0mm | 23.00kg/km | |||||
| 6 هسته | 5.0mm | 24.00kg/km | |||||
| 8 هسته | 6.0mm | 25.00kg/km | |||||
| 10 هسته | 6.5 میلی متر | 32.00kg/km | |||||
| ۱۲ هسته | 8.0mm | 37.00kg/km | |||||
| دمای نگهداری ((°C) | -20 ~ +60 | ||||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 10D | |||||
| کمترین شعاع خم شدن ((ملی متر) | کوتاه مدت | 20D | |||||
| حداقل مقاومت کششی مجاز ((N) | بلندمدت | 200 | |||||
| حداقل مقاومت کششی مجاز ((N) | کوتاه مدت | 600 | |||||
| بار خرد (N/100mm) | بلندمدت | 200 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 1000 | |||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50+1/0 | 62.5+/25 | 50+1/0 | |||
| قطر پوشش | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
بسته بندی
| 1مواد بسته بندی: طبل چوبی | |||||||
| 2طول بسته بندی: طول استاندارد کابل باید 2 کیلومتر باشد. طول کابل دیگر نیز در دسترس است. | |||||||
| در صورت نیاز مشتری |
