| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | GJFJH |

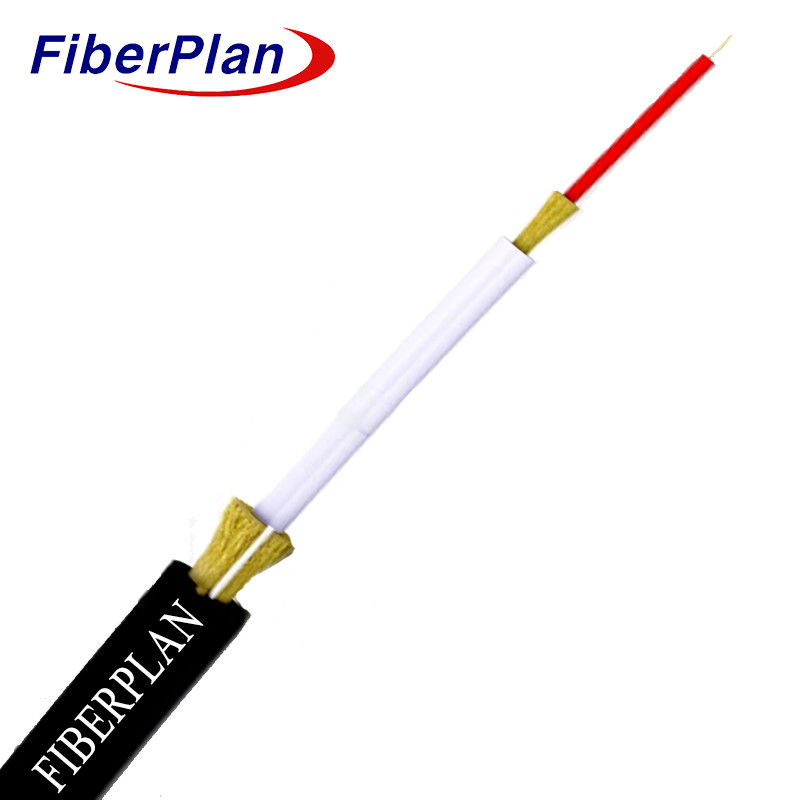

عضوی از نخ کبلار با قدرت بالا، جلیقه ضد شعله ساده انعطاف پذیر
کابل فیبر نوری
توضیحات
کابل PTO داخلی و خارجی
فرانسه مخابرات
درخواست
* ایده آل برای توزیع تلفن ساده قدیمی (POT) در داخل و خارج از خانه.
* امکان ساخت بدون نیاز به قطع برق
* طراحی شده برای نصب آسان و کار کاربر پسند.
ویژگی ها
1 عضوی از پارچه های قوی Kevlar، سبک وزن برای دوام بیشتر.
2 طراحی نوار فیبر بسیار یکپارچه، ترویج یکپارچه سازی کارآمد.
3 کت ضد شعله ایمنی را تضمین می کند.
4 جزء FRP (Fiber Reinforced Plastic) به ساختار کابل قدرت و انعطاف پذیری می دهد.
جزئیات ساخت کابل
| مواد | ضخامت (ملی متر) | OD ((ملی متر) | ||||||||||
| بافر تنگ | 0.9 ساده G657A1 فشرده با بافره LSZH سفید | 0.3+/- 003 | 0.9+/- 005 | |||||||||
| پوشش داخلی | LSZH | DW9023N-HT06 سفید D9113 | 0.6+/- 001 | 3.0+/- 01 | ||||||||
| پارچه های آرامید | دوپونت 800D*7 عدد | / | / | |||||||||
| پوشش بیرونی | PE | PEA1 | 1.35+/- 01 | 6.5+/- 01 | ||||||||
| ریپکورد | (1110*3) * 2 عدد قرمز | / | / | |||||||||
| FRP | Ø1.0*2 عدد | / | 1.0 | |||||||||
| پارچه های آرامید | دوپونت 800D*22 عدد | / | / | |||||||||
ویژگی های مکانیکی و ویژگی های کابل
| مقاومت کششی | بلند مدت ((N) | 200N | |||||
| کوتاه مدت ((N) | 400N | ||||||
| بار خرد | مدت طولانی (N/100mm) | 500N/100mm | |||||
| کوتاه مدت (N/100mm) | 1000N/100mm | ||||||
| شعاع خم | داینامیک (ملی متر) | 20D | |||||
| آماری (ملی متر) | 10D | ||||||
| درجه حرارت | -20°C+70°C | ||||||
| عضو قدرت | کفلر | ||||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | ps ((nm2*km) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| گشایش عددی ((NA)) | .... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50+1/0 | 62.5+/25 | 50+1/0 | |||
| قطر پوشش | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
