| Place of Origin | China |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001, TUV |
| Model Number | GJYXCH |
کابل قطره ای FTTH تک هسته ای با کیفیت بالا
با رسول
توضیحات
کابل FTTH (Fiber to the Home) برای اتصال مستقیم به خانه ها طراحی شده است، که بدون محدودیت
این دستگاه دارای یک واحد فیبر نوری در
هسته آن توسط اعضای مقاومت موازی برای دوام بیشتر احاطه شده است. این اعضای اغلب
با سیم فولادی تقویت شده برای محافظت بیشتر در برابر نیروهای خارجی.
پوشش سیاه HDPE (پلی اتیلن با چگالی بالا) ، کل مجموعه به عنوان یک سپر در برابر
عناصر محیطی، رطوبت و آسیب های فیزیکی.
اتصال با عملکرد بالا که به طور خاص برای کاربردهای مسکونی طراحی شده است.
درخواست
کابل FTTH توصیف شده بسیار انعطاف پذیر است و برای سناریوهای مختلف استفاده مناسب است:
1استفاده در فضای باز و عمودی: طراحی شده برای استفاده قوی در فضای باز و عمودی، تضمین می کند
دوام و سازگاری در محیط های مختلف. این باعث می شود که آن را برای نصب و نصب هایی که نیاز به
مقاومت در برابر شرایط آب و هوایی شدید یا چالش های مسیر عمودی.
2سازگاری با تجهیزات ارتباطی: طراحی شده برای یکپارچه سازی با طیف گسترده ای از
این کابل امکان اتصال کارآمد را فراهم می کند
عملکرد بدون مشکل در شبکه های ارتباطی. سازگاری آن باعث افزایش قابلیت اطمینان شبکه می شود
و عملکرد.
3- قابلیت های مختلف برای ارتباطات شبکه های محلی و راه دور:
این کابل در ارتباط با مسافت های طولانی و یا در شبکه های محلی، در
هر دو سناریو. تنوع آن تضمین می کند که نیازهای ارتباطی متنوع را به طور موثر برآورده کند.
که باعث می شود انتخاب عملی برای کاربردهای مختلف باشد.
ویژگی ها
کابل FTTH توصیف شده همه کاره و مناسب برای سناریوهای مختلف است:
1استفاده در فضای باز و عمودی: برای استفاده در فضای باز و توزیع عمودی طراحی شده است.
اطمینان از دوام و سازگاری در محیط های مختلف.
که نیاز به انعطاف پذیری در برابر شرایط آب و هوایی شدید یا چالش های مسیر عمودی دارند.
2- سازگاری با تجهیزات ارتباطی: ساخت کابل اجازه می دهد تا یکپارچه
ادغام با طیف وسیعی از دستگاه ها و سیستم های ارتباطی
اتصال کارآمد و عملکرد بدون مشکل در شبکه های ارتباطی، بهبود کلی
قابلیت اطمینان شبکه.
3- قابلیت استفاده در ارتباطات شبکه ای محلی و راه دور
ارتباط در فاصله های طولانی یا در شبکه های محلی، این کابل انعطاف پذیر است
استفاده از آن به اندازه کافی برای مدیریت هر دو سناریو موثر است.
انتخاب برای نیازهای ارتباطی مختلف.

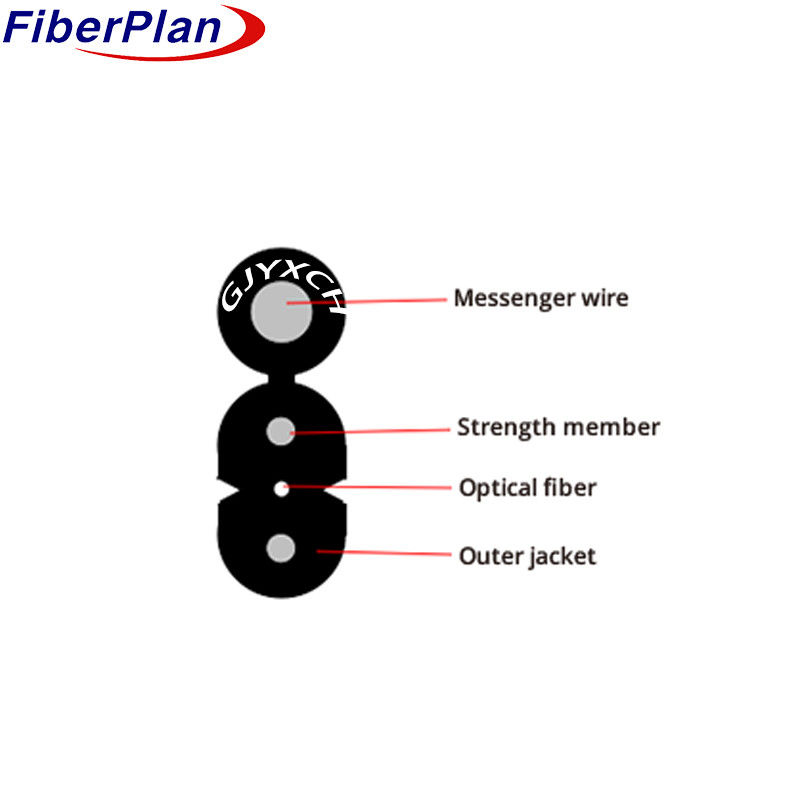

جزئیات ساخت کابل
| تعداد فیبر | ۱ تا ۴ هسته | |||||||
| عضو نيرو | مواد | سیم فولادی گالوانیزه/FRP/KFRP | ||||||
| قطر | 2*(0.4~0.8mm | |||||||
| سيم پيامبرى خود پشتيبانى | مواد | سیم فولادی گالوانیزه | ||||||
| قطر | 1.0mm | |||||||
| پوشش بیرونی | مواد | LSZH | ||||||
| قطر | 1.8±0.2mm | |||||||
| اندازه کابل (طول * عرض) | 2.0 ((±0.1) mm × 5.0 ((±0.2) mm | |||||||
| ضخامت پوشش کابل | حداکثر 0.8mm/min 0.4mm | |||||||
| ضخامت پوشش پیام رسان | 0.5 ~ 0.7mm | |||||||
| وزن کابل | ۱ تا ۴ هسته | 18.2 کیلو | ||||||
مشخصات مکانیکی کابل
| پست ها | توضیحات | ||||||
| محدوده دمای نصب ((°C) | -20+60 | ||||||
| دمای کار و حمل و نقل ((°C) | -40+70 | ||||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 15D | |||||
| خم کردن شعاع ((ملی متر) |
کوتاه مدت | 30D | |||||
| حداقل مجاز مقاومت کششی ((N) |
بلندمدت | 300 | |||||
| حداقل مجاز مقاومت کششی ((N) |
کوتاه مدت | 600 | |||||
| بار خرد (N/100mm) | بلندمدت | 1000 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 2200 | |||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | Ps ((nm2*k m) |
≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50+1/0 | 62.5+/25 | 50+1/0 | |||
| قطر پوشش | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
