| محل منبع | چین |
| نام تجاری | Fiberplan |
| گواهی | ISO 9001; TÜV certificate |
| شماره مدل | FTTH |
فايبر به خانه هوايي خارج از منزل قطره کابل ((خود پشتیبانی FTTH)
توضیحات
کابل FTTH امکان اتصال مستقیم به خانه ها را بدون محدودیت در پهنای باند، طول موج یا انتقال

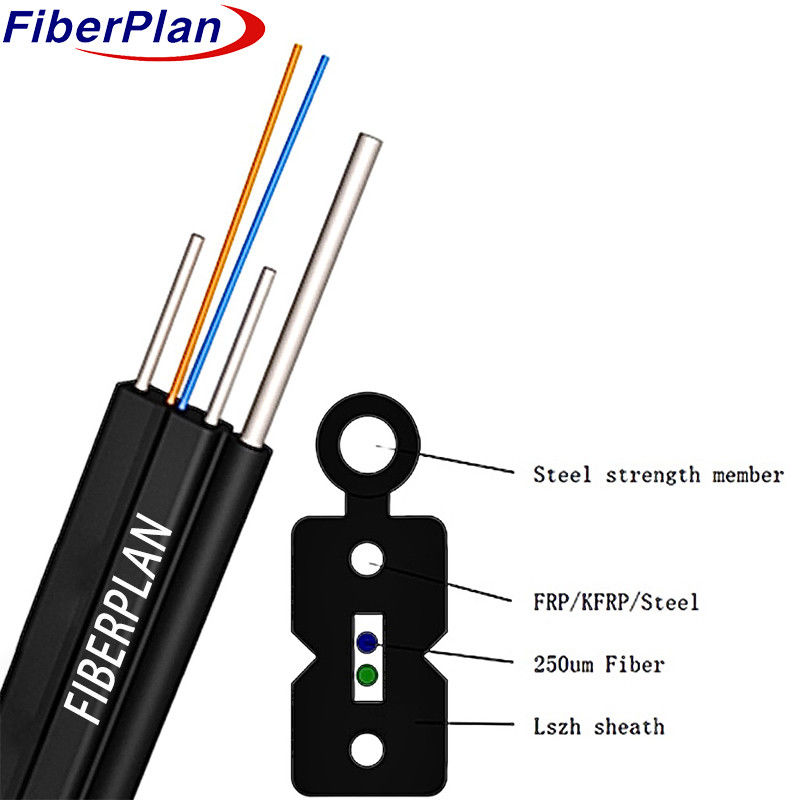

نوع تکنولوژی ماموریت. واحد فیبر نوری در مرکز کابل قرار دارد. دو قدرت موازی
اعضای آن در هر دو طرف قرار داده می شوند و با سیم فولادی برای قدرت اضافی تکمیل می شوند.
با یک پوشش HDPE سیاه، اطمینان از دوام و حفاظت برای اتصال بی سیم در خانه
دستگاه ها
درخواست
این کابل برای سطح بیرونی و توزیع عمودی طراحی شده است، که آن را برای اتصال با ارتباطات مناسب می کند.
تجهیزات ارتباطی. از ارتباطات شبکه ای در مسافت های طولانی و منطقه محلی پشتیبانی می کند و انعطاف پذیری را فراهم می کند
و قابلیت اطمینان برای کاربردهای مختلف.
ویژگی
جزئیات ساخت کابل
| تعداد فیبر | 1 تا 24 هسته | |||||||
| عضو نيرو | مواد | سیم فولادی گالوانیزه/FRP/KFRP | ||||||
| قطر | 2* ((0.5~0.8) میلی متر | |||||||
| سيم پيامبرى خود پشتيبانى | مواد | سیم فولادی گالوانیزه | ||||||
| قطر | 1.0mm | |||||||
| پوشش بیرونی | مواد | LSZH | ||||||
| قطر | 1.8±0.2mm | |||||||
| اندازه کابل (طول * عرض) | 2.0 ((±0.1) mm × 5.2 ((±0.2) mm | |||||||
| ضخامت پوشش کابل | حداکثر 0.8mm/min 0.4mm | |||||||
| ضخامت پوشش پیام رسان | 0.5 ~ 0.7mm | |||||||
| وزن کابل | 1 ~ 2 هسته | 18.2 کیلو | ||||||
| ۴ تا ۶ هسته | 18.5 کیلوگرم | |||||||
| 8 تا 24 هسته | 54.0 کیلوگرم | |||||||
مشخصات مکانیکی کابل
| پست ها | توضیحات | ||||||
| محدوده دمای نصب ((°C) | -20+60 | ||||||
| دمای کار و حمل و نقل ((°C) | -40+70 | ||||||
| کمترین شعاع خم شدن ((ملی متر) | بلندمدت | 15D | |||||
| خم کردن شعاع ((ملی متر) |
کوتاه مدت | 30D | |||||
| حداقل مجاز مقاومت کششی ((N) |
بلندمدت | 300 | |||||
| حداقل مجاز مقاومت کششی ((N) |
کوتاه مدت | 600 | |||||
| بار خرد (N/100mm) | بلندمدت | 1000 | |||||
| بار خرد (N/100mm) | کوتاه مدت | 2200 | |||||
ویژگی فیبر
| سبک فیبر | واحد | SM G652 |
SM G652D |
ام ام 50/125 |
ام ام 62.5/125 |
ام ام OM3-300 |
|
| وضعیت | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ضخامت | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.۰/۱0 | .... | .... | |||
| افسردگی | 1550nm | Ps/ ((nm*km) | .... | ≤18 | .... | .... | افسردگی |
| 1625nm | Ps/ ((nm*km) | .... | ≤22 | .... | .... | ||
| پهنای باند | 850nm | MHZ.KM | .... | .... | 400 پوند | ¥160 | پهنای باند |
| 1300nm | MHZ.KM | .... | .... | 800 پوند | ¥500 | ||
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۴ | 1302 پوند ≤1322 |
.... | .... | 1295 پوند، ≤1320 |
|
| شیب صفر فشار | nm | ≤0.092 | ≤0.091 | .... | .... | .... | |
| PMD حداکثر فیبر فردی | ≤0.2 | ≤0.2 | .... | .... | ≤0.11 | ||
| ارزش پیوند طراحی PMD | سلام2* کیلومتر) | ≤0.12 | ≤0.08 | .... | .... | .... | |
| طول موج قطع فیبر λc | nm | ¥ 1180 ≤1330 |
1180 پوند ≤1330 |
.... | .... | .... | |
| سفت کردن کابل طول موج λcc |
nm | ≤1260 | ≤1260 | .... | .... | .... | |
| MFD | 1310nm | امم | 9.2+/-0.4 | 9.2+/-0.4 | .... | .... | .... |
| 1550nm | امم | 10.4+/-0.8 | 10.4+/-0.8 | .... | .... | .... | |
| ارقام گشایش ((NA) |
.... | .... | 0.200+/ -0.015 |
0.275+/- 0 015 |
0.200+/-0 .015 |
||
| مرحله ((معادل دو طرفه اندازه گیری) |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| نامنظمیت در فیبر طول و نقطه |
دی بی | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| عدم تداوم | |||||||
| پخش مجدد تفاوت ضریب |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| یکنواخت خفیف | dB/km | ≤0.01 | ≤0.01 | ||||
| دیمتر هسته | امم | 50+1/0 | 62.5+/25 | 50+1/0 | |||
| قطر پوشش | امم | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| پوشش غیر دایره ای | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| قطر پوشش | امم | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | |
| پوشش/چافینچ خطای متمرکز |
امم | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| پوشش غیر گردی | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطای محوری بودن هسته / پوشش | امم | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| شعاع پیچ و تاب | امم | ≤4 | ≤4 | .... | .... | .... | |
